Дополнительный трубопроводы (верхняя платформа) — HITACHI EX45

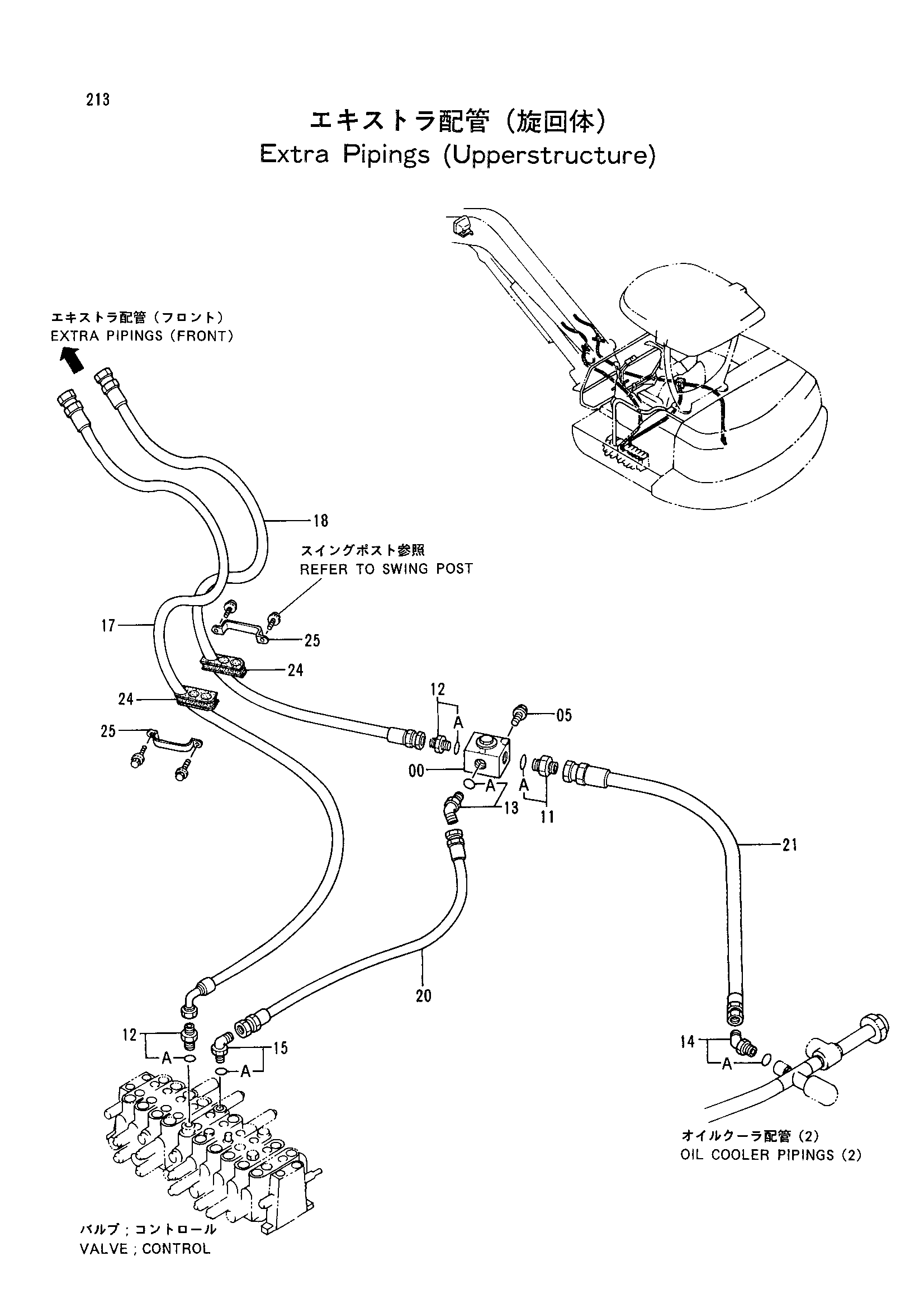

Заводская схема «Дополнительный трубопроводы (верхняя платформа)» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4289225 | Клапан селектор | 1 |
| 05 | J010820 | Болт с шайбой | 2 |
| 11 | 4288001 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4210361 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4200326 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4182739 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4154672 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4314593 | Шланг | 1 |
| 18 | 4314594 | Шланг | 1 |
| 20 | 4305256 | Шланг | 1 |
| 21 | 4314595 | Шланг | 1 |
| 24 | 4310874 | Резиновая втулка | 2 |
| 25 | 4323738 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
