Рычаг тяга детали — HITACHI EX45

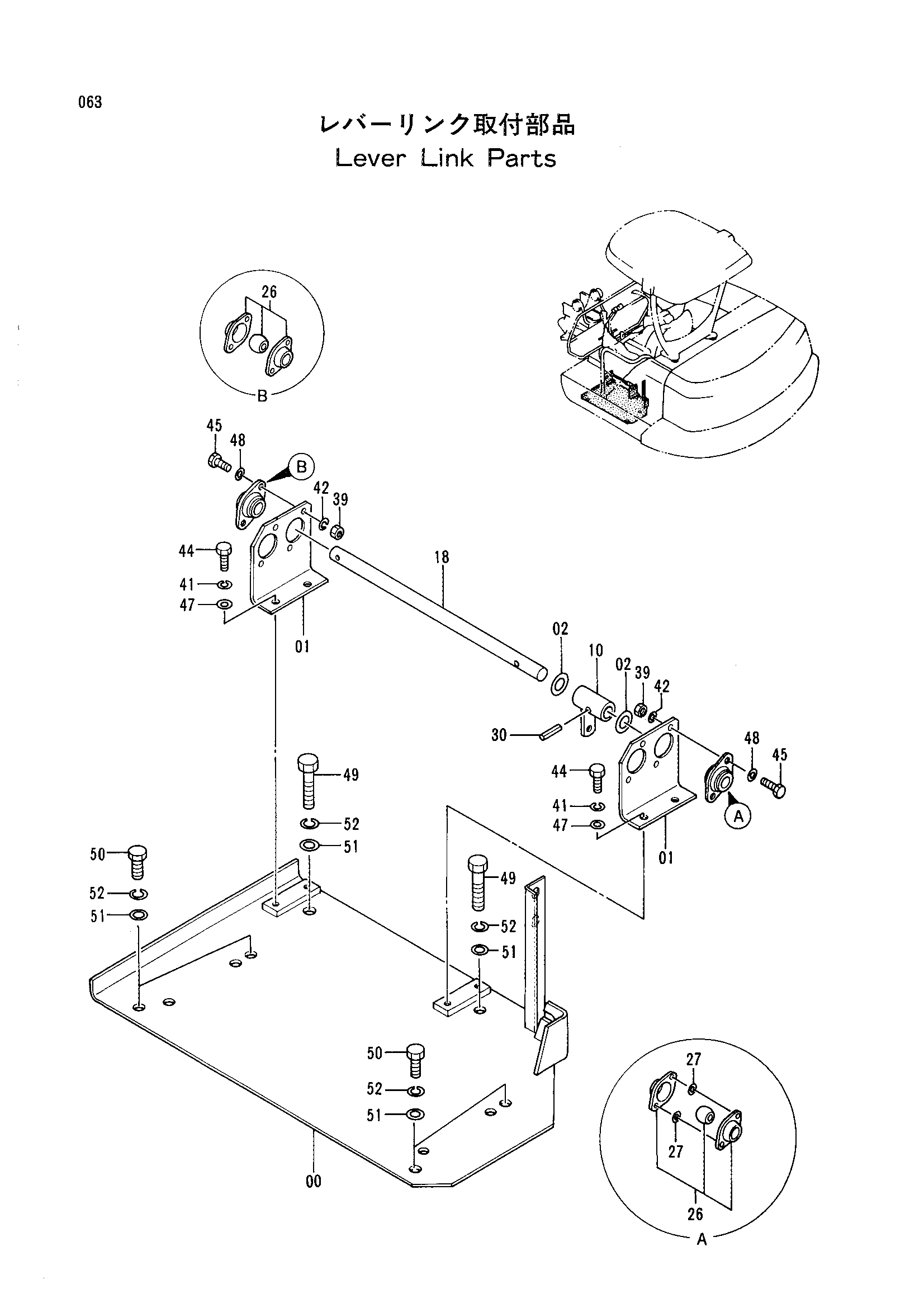

Заводская схема «Рычаг тяга детали» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7025440 | Кронштейн | 1 |
| 01 | 3057083 | Пластина | 2 |
| 02 | 4289754 | Регулировочная шайба 0.5 | 2 |
| 10 | 9737498 | Тяга | 1 |
| 18 | 4279595 | Палец | 1 |
| 26 | 4279609 | Подшипник. блок | 2 |
| 27 | 4303551 | Плоская шайба | 2 |
| 30 | 967380 | Пружинный штифт | 1 |
| 39 | M500605 | Гайка | 4 |
| 41 | A590908 | Пружинная шайба | 4 |
| 42 | A590906 | Пружинная шайба | 4 |
| 44 | J900816 | Болт | 4 |
| 45 | J900620 | Болт | 4 |
| 47 | A590108 | Плоская шайба | 4 |
| 48 | A590106 | Плоская шайба | 4 |
| 49 | J901045 | Болт | 2 |
| 50 | J901020 | Болт | 4 |
| 51 | A590110 | Плоская шайба | 6 |
| 52 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
