Поворотная колонна — HITACHI EX45

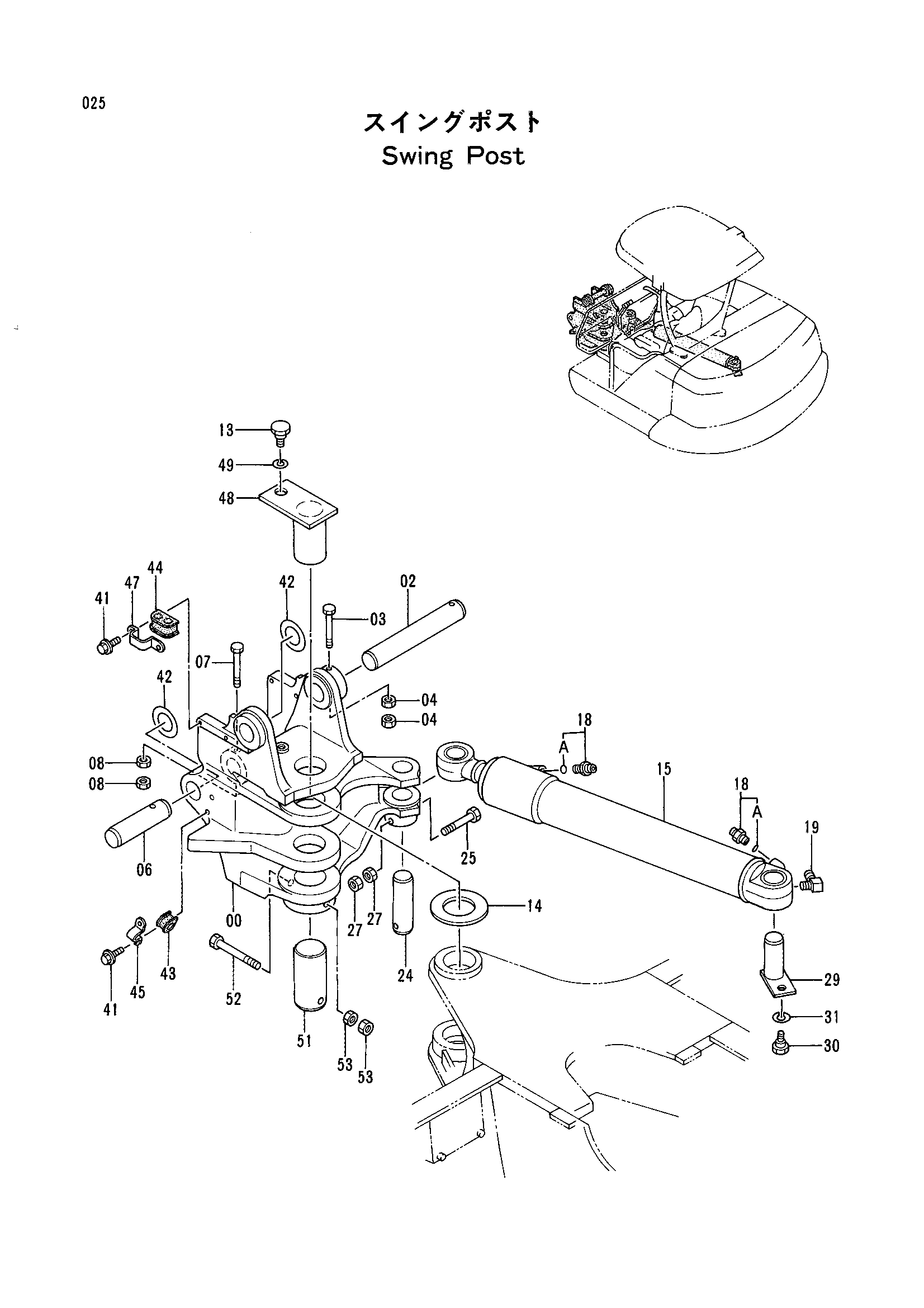

Заводская схема «Поворотная колонна» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2034007 | Свинг-пост | 1 |
| 02 | 3059190 | Палец | 1 |
| 03 | J901203 | Болт | 1 |
| 04 | J950012 | Гайка | 2 |
| 06 | 3059188 | Палец | 1 |
| 07 | J901203 | Болт | 1 |
| 08 | J950012 | Гайка | 2 |
| 13 | 4288907 | Болт | 1 |
| 14 | 4300178 | Упорная пластина | 1 |
| 15 | 4297030 | Гидроцилиндр. поворот | 1 |
| 18 | 4200466 | Адаптер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4016608 | Угловой штуцер | 1 |
| 24 | 3059187 | Палец | 1 |
| 25 | J901201 | Болт | 1 |
| 27 | J950012 | Гайка | 2 |
| 29 | 8053394 | Палец | 1 |
| 30 | 4294099 | Болт | 1 |
| 31 | 495841 | Пружинная шайба | 1 |
| 41 | J020820 | Болт с шайбой | 8 |
| 42 | 4291273 | Регулировочная шайба | 2 |
| 43 | 4310464 | Резиновая втулка | 2 |
| 44 | 4310465 | Резиновая втулка | 2 |
| 45 | 4310463 | Хомут | 2 |
| 47 | 4323737 | Хомут | 2 |
| 48 | 8056861 | Палец | 1 |
| 49 | 4508794 | Пружинная шайба | 1 |
| 51 | 4317346 | Палец | 1 |
| 52 | M211604 | Болт | 1 |
| 53 | J950016 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
