Ауто-идле (1) <дополнительное оборудование> — HITACHI EX40UR-3

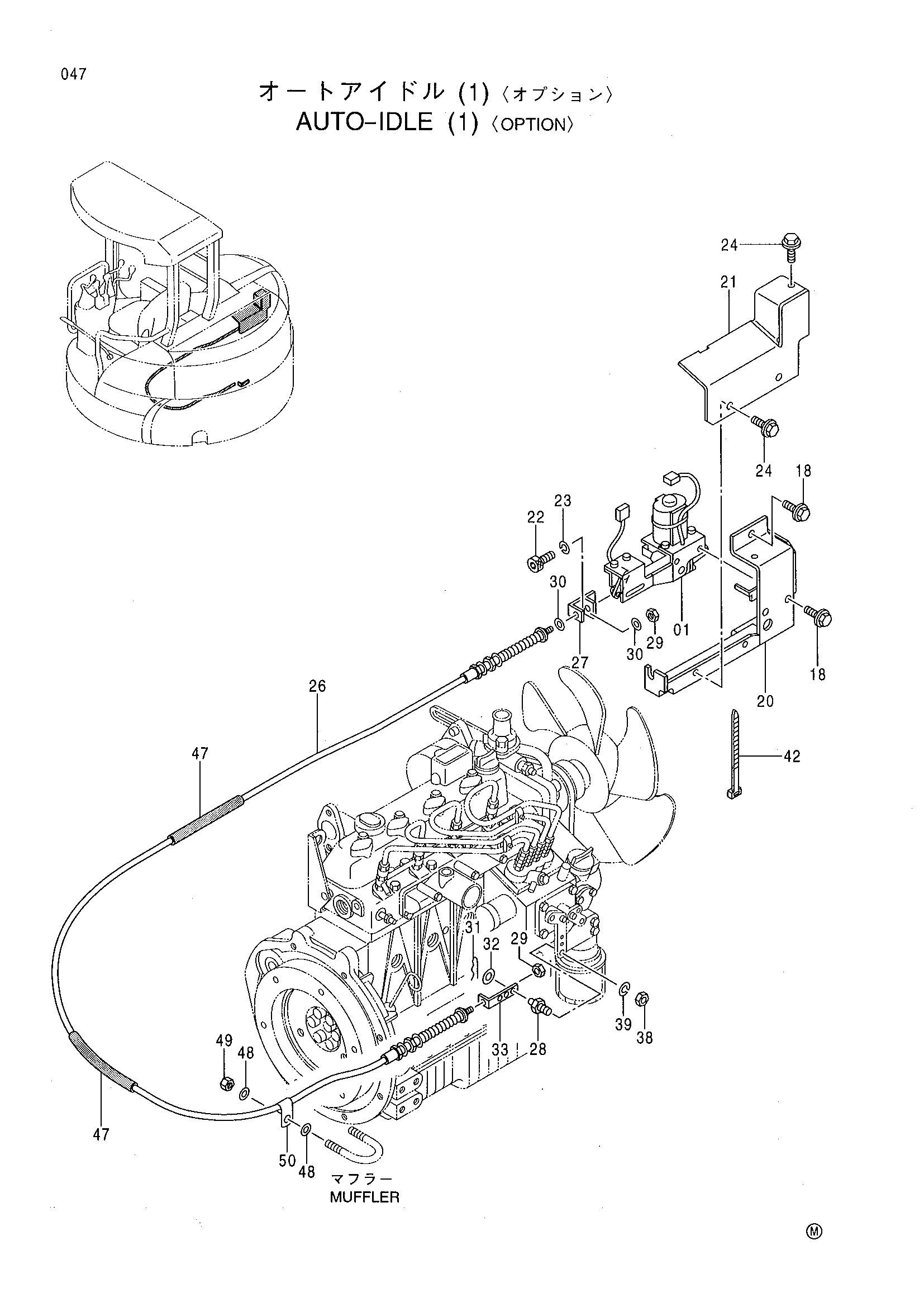

Заводская схема «Ауто-идле (1) <дополнительное оборудование>» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4403545 | Актуатор | 1 |
| 18 | J090820 | Болт с шайбой | 4 |
| 20 | 8078500 | Кронштейн | 1 |
| 21 | 8082494 | Крышка | 1 |
| 22 | J770510 | Болт с внутренним шестигранником | 1 |
| 23 | J252105 | Пружинная шайба | 1 |
| 24 | J090820 | Болт с шайбой | 3 |
| 26 | 4434349 | Трос управления | 1 |
| 27 | 9753527 | Кронштейн | 1 |
| 28 | 4407595 | Палец | 1 |
| 29 | J231105 | Гайка | 2 |
| 30 | J253105 | Плоская шайба | 2 |
| 31 | 4022696 | Стопорный палец | 1 |
| 32 | J253106 | Плоская шайба | 1 |
| 33 | 4394308 | Кронштейн | 1 |
| 38 | J231108 | Гайка | 1 |
| 39 | J252108 | Пружинная шайба | 1 |
| 42 | 4055311 | Ленточный зажим | 2 |
| 47 | 4419377 | Резиновая прокладка | 2 |
| 48 | J253108 | Плоская шайба | 2 |
| 49 | J231108 | Гайка | 1 |
| 50 | 4190276 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
