Гидроцилиндр ковша — HITACHI EX40UR-3

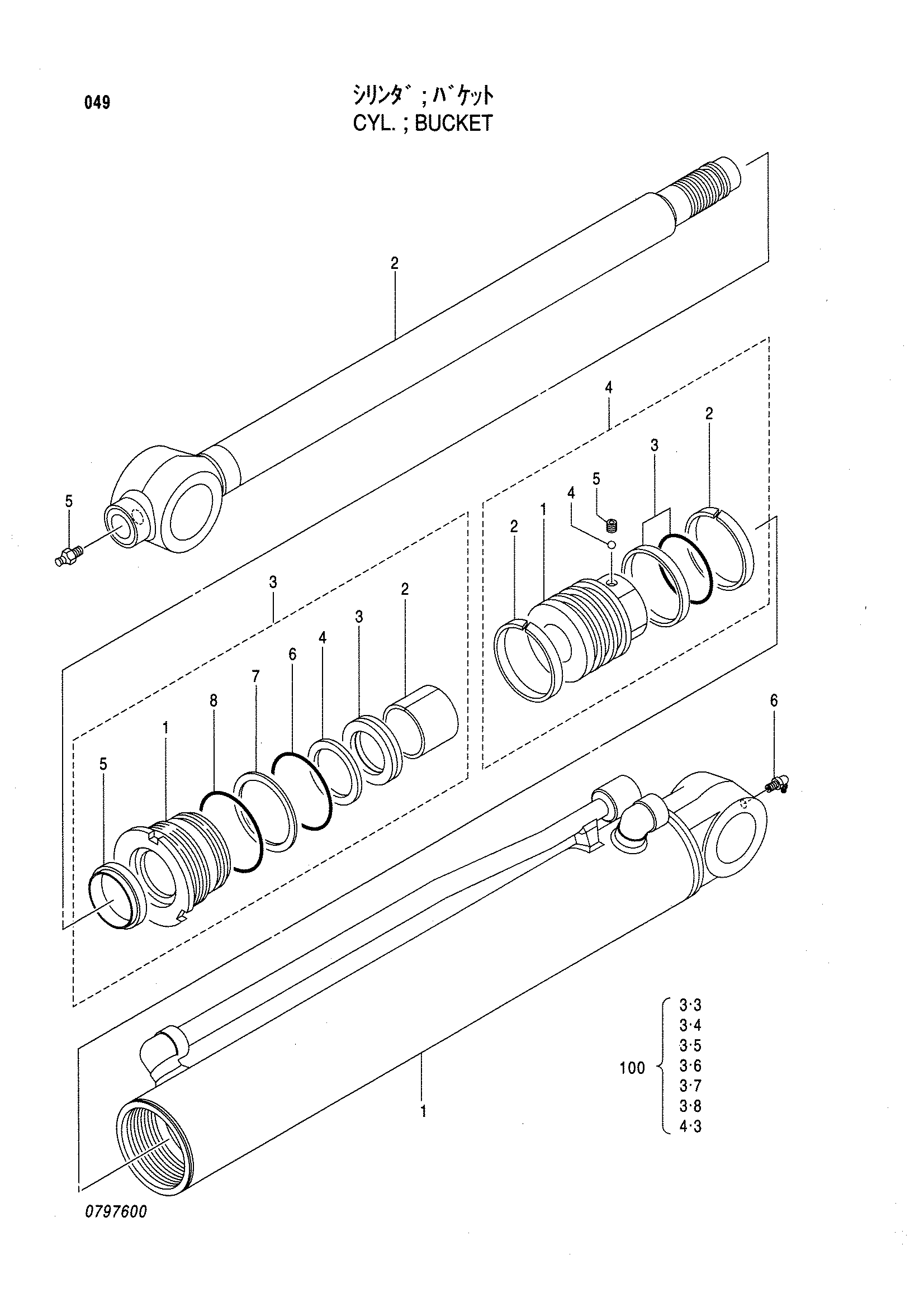

Заводская схема «Гидроцилиндр ковша» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4434648 | Гидроцилиндр ковша | 1 | |
| 1 | 0797601 | Труба гидроцилиндра | 1 |
| 2 | 0797602 | Шток поршня | 1 |
| 3 | 0797603 | Головка гидроцилиндра | 1 |
| 3-1 | 0658603 | Головка гидроцилиндра | 1 |
| 3-2 | 0797604 | Втулка | 1 |
| 3-3 | 0658605 | U-образная манжета | 1 |
| 3-4 | 0481105 | Опорное кольцо | 1 |
| 3-5 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-6 | 0658607 | Уплотнительное кольцо | 1 |
| 3-7 | 0430902 | Опорное кольцо | 1 |
| 3-8 | 0479007 | Уплотнительное кольцо | 1 |
| 4 | 0744605 | Поршень в сборе | 1 |
| 4-1 | 0658608 | Поршень | 1 |
| 4-2 | 0495006 | Направляющее кольцо | 2 |
| 4-3 | 0495007 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0479012 | Установочный винт | 1 |
| 5 | 0429920 | Пресс-маслёнка | 1 |
| 6 | 0481204 | Пресс-маслёнка | 1 |
| 100 | 0658611 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
