Трубопроводы масляного радиатора (2) — HITACHI EX40UR-3

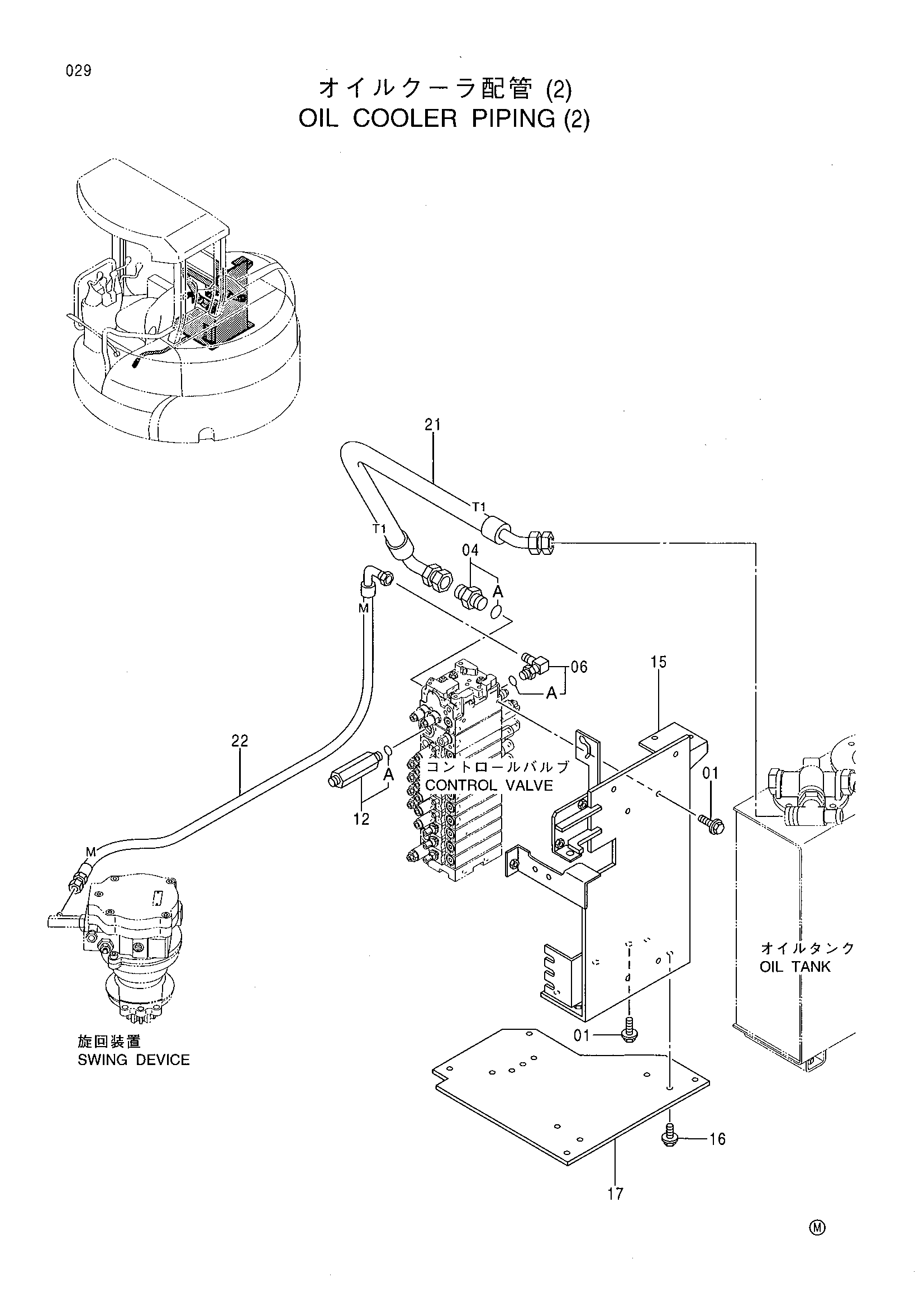

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J041025 | Болт с шайбой | 4 |
| 04 | 4042034 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4434982 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4453892 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 7037592 | Кронштейн | 1 |
| 16 | J051235 | Болт с шайбой | 4 |
| 17 | 3089031 | Пластина | 1 |
| 21 | 4446432 | Шланг | 1 |
| 22 | 4446433 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
