Педаль навесного оборудования (2) — HITACHI EX40UR-3

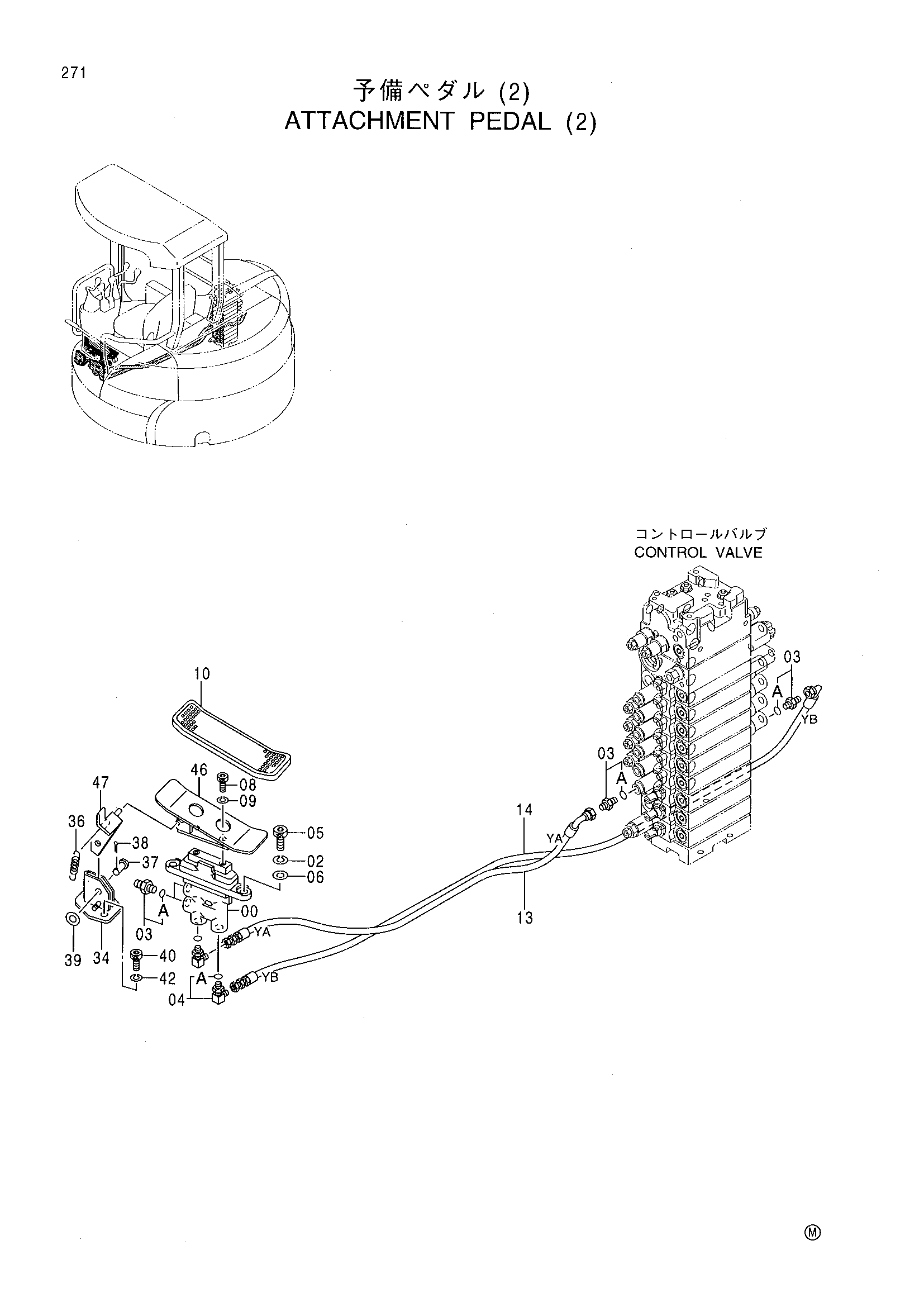

Заводская схема «Педаль навесного оборудования (2)» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4403527 | Пилотный клапан | 1 |
| 02 | J252210 | Пружинная шайба | 2 |
| 03 | 4042030 | Адаптер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4405673 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | J771025 | Болт с внутренним шестигранником | 2 |
| 06 | J253110 | Плоская шайба | 2 |
| 08 | J770816 | Болт с внутренним шестигранником | 2 |
| 09 | J252108 | Пружинная шайба | 2 |
| 10 | 4340159 | Крышка | 1 |
| 13 | 4446502 | Шланг | 1 |
| 14 | 4446503 | Шланг | 1 |
| 34 | 8074950 | Кронштейн | 1 |
| 36 | 4279604 | Пружина | 1 |
| 37 | 4287795 | Палец | 1 |
| 38 | A763016 | Шплинт | 1 |
| 39 | J253110 | Плоская шайба | 1 |
| 40 | J771020 | Болт с внутренним шестигранником | 2 |
| 42 | J252210 | Пружинная шайба | 2 |
| 46 | 8081440 | Педаль | 1 |
| 47 | 8081439 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
