Управление педаль (смещаемый): 2 — HITACHI EX40UR-3

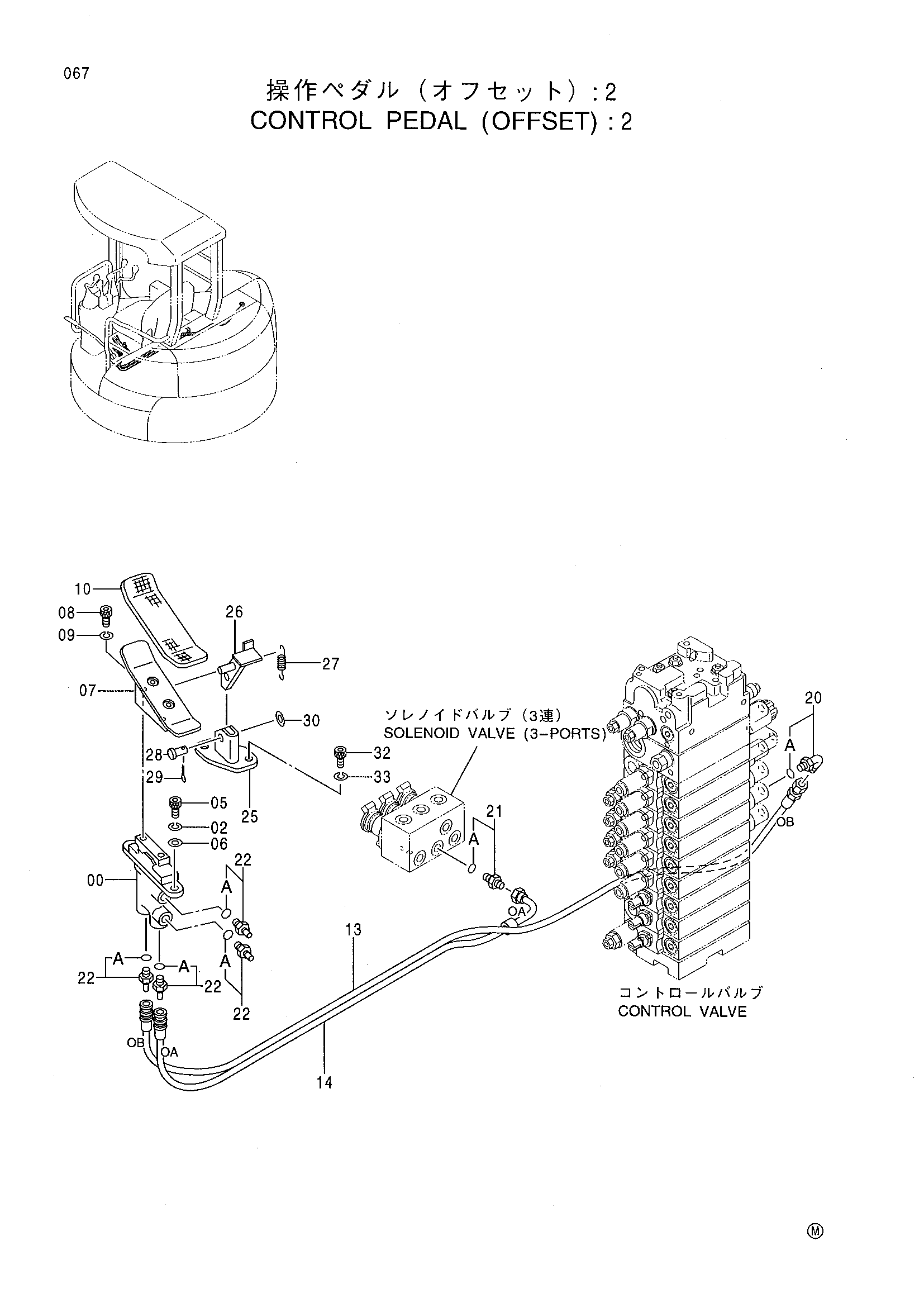

Заводская схема «Управление педаль (смещаемый): 2» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4403527 | Пилотный клапан | 1 |
| 02 | J252210 | Пружинная шайба | 2 |
| 05 | J771020 | Болт с внутренним шестигранником | 2 |
| 06 | J253110 | Плоская шайба | 2 |
| 07 | 8072393 | Педаль | 1 |
| 08 | J770816 | Болт с внутренним шестигранником | 2 |
| 09 | J252108 | Пружинная шайба | 2 |
| 10 | 4340159 | Крышка | 1 |
| 13 | 4446499 | Шланг | 1 |
| 14 | 4446498 | Шланг | 1 |
| 20 | 4434981 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4042030 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4405667 | Адаптер | 4 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 8074913 | Кронштейн | 1 |
| 26 | 8074912 | Ограничитель | 1 |
| 27 | 4279604 | Пружина | 1 |
| 28 | 4287795 | Палец | 1 |
| 29 | A763016 | Шплинт | 1 |
| 30 | J253110 | Плоская шайба | 1 |
| 32 | J771016 | Болт с внутренним шестигранником | 2 |
| 33 | J252210 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
