Пилотные гидролинии (1-2) — HITACHI EX40UR-3

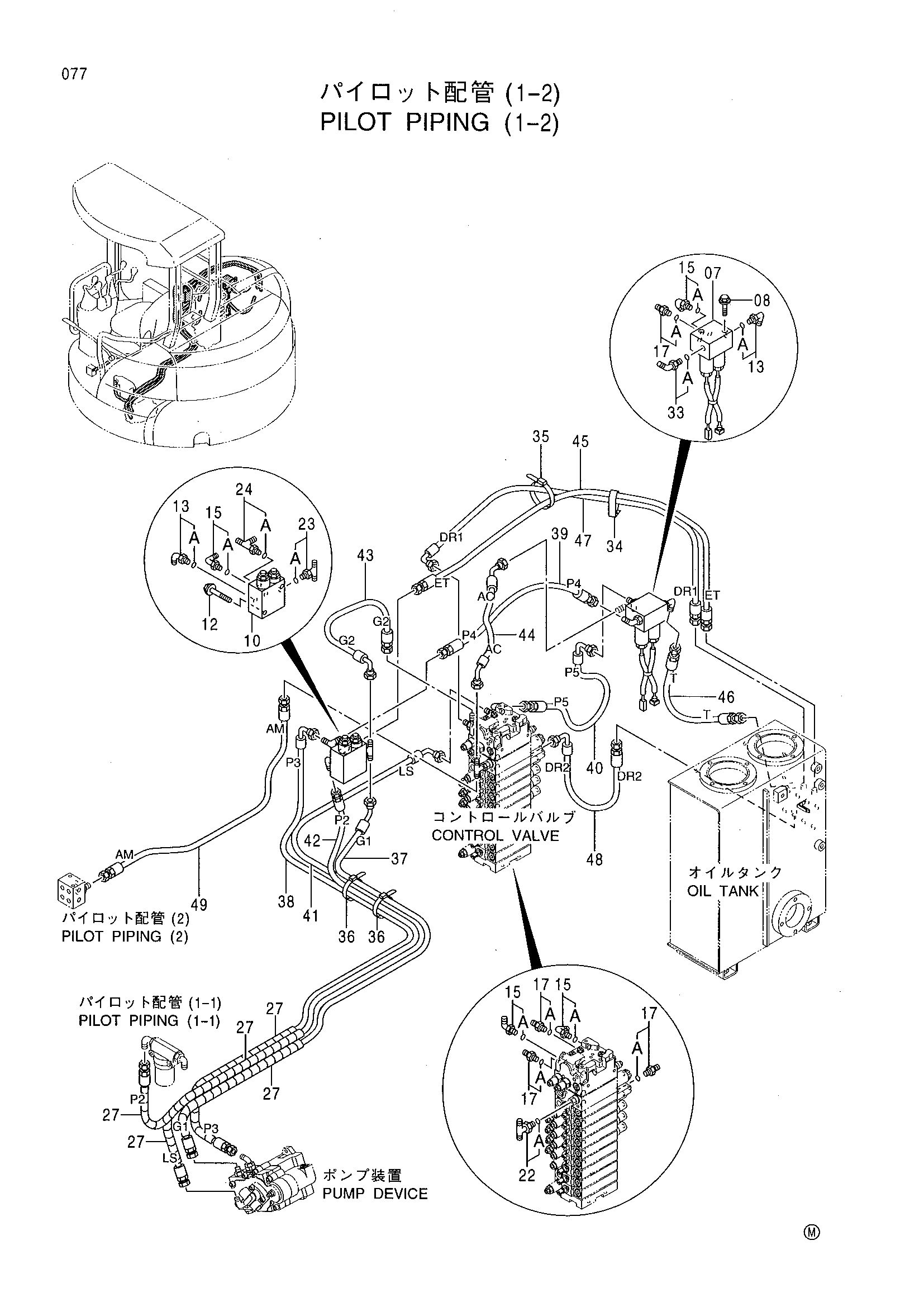

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4415398 | Электромагнитный клапан | 1 |
| 08 | J041020 | Болт с шайбой | 2 |
| 10 | 4435702 | Клапан | 1 |
| 12 | J090870 | Болт с шайбой | 2 |
| 13 | 4434982 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4434981 | Угловой штуцер | 4 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4042030 | Адаптер | 4 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4406059 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4368218 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4368225 | Тройник | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4327293 | Защитный кожух | 5 |
| 33 | 4095133 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4190292 | Зажим | 1 |
| 35 | 4055311 | Ленточный зажим | 1 |
| 36 | 4055312 | Ленточный зажим | 2 |
| 37 | 4446450 | Шланг | 1 |
| 38 | 4446451 | Шланг | 1 |
| 39 | 4446452 | Шланг | 1 |
| 40 | 4446453 | Шланг | 1 |
| 41 | 4446454 | Шланг | 1 |
| 42 | 4446455 | Шланг | 1 |
| 43 | 4446456 | Шланг | 1 |
| 44 | 4446457 | Шланг | 1 |
| 45 | 4446462 | Шланг | 1 |
| 46 | 4446463 | Шланг | 1 |
| 47 | 4446464 | Шланг | 1 |
| 48 | 4446465 | Шланг | 1 |
| 49 | 4446466 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
