Рычаг стойка (2) — HITACHI EX40UR-3

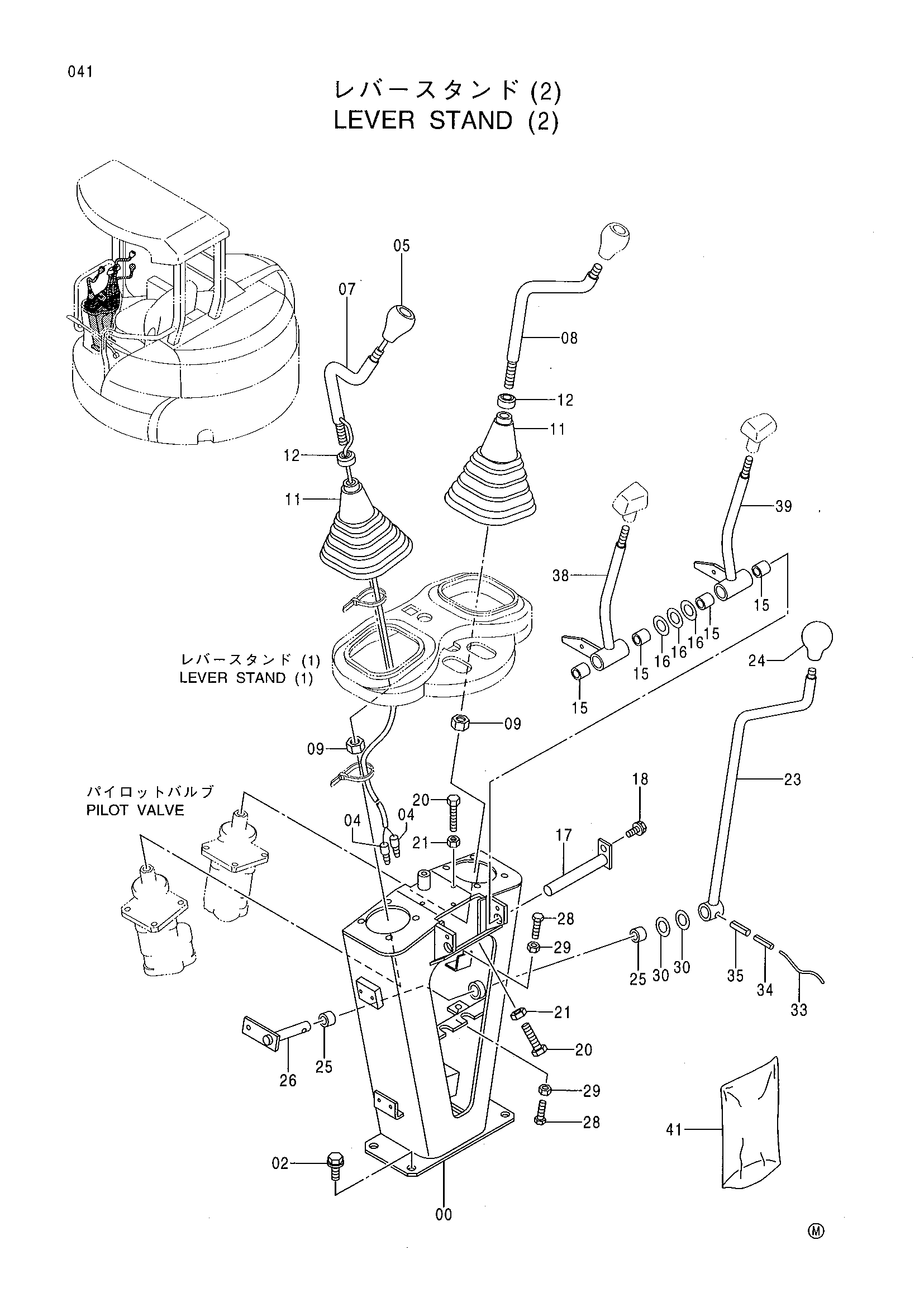

Заводская схема «Рычаг стойка (2)» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018880 | Стойка | 1 |
| 02 | J051030 | Болт с шайбой | 4 |
| 04 | 4313180 | Клемма | 2 |
| 05 | 4340154 | Рукоятка | 1 |
| 07 | 7034891 | Рычаг | 1 |
| 08 | 7034890 | Рычаг | 1 |
| 09 | J231214 | Гайка | 2 |
| 11 | 3069894 | Защитный чехол | 2 |
| 12 | 4264107 | Уплотнение колпачок | 2 |
| 15 | 4280301 | Втулка | 4 |
| 16 | 4289754 | Регулировочная шайба | 3 |
| 17 | 9750546 | Палец | 1 |
| 18 | J090614 | Болт с шайбой | 1 |
| 20 | 4296152 | Болт | 4 |
| 21 | J231106 | Гайка | 4 |
| 23 | 8075850 | Рычаг | 1 |
| 24 | 4117704 | Рукоятка | 1 |
| 25 | 4280301 | Втулка | 2 |
| 26 | 8076259 | Вал | 1 |
| 28 | 4296152 | Болт | 2 |
| 29 | J231106 | Гайка | 2 |
| 30 | 4289754 | Регулировочная шайба | 2 |
| 33 | 4423475 | Провод | 1 |
| 34 | 4213419 | Пружинный штифт | 1 |
| 35 | 4027427 | Пружинный штифт | 1 |
| 38 | 8078501 | Рычаг | 1 |
| 39 | 8078502 | Рычаг | 1 |
| 41 | 4385264 | Крышка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
