Навес — HITACHI EX40UR-3

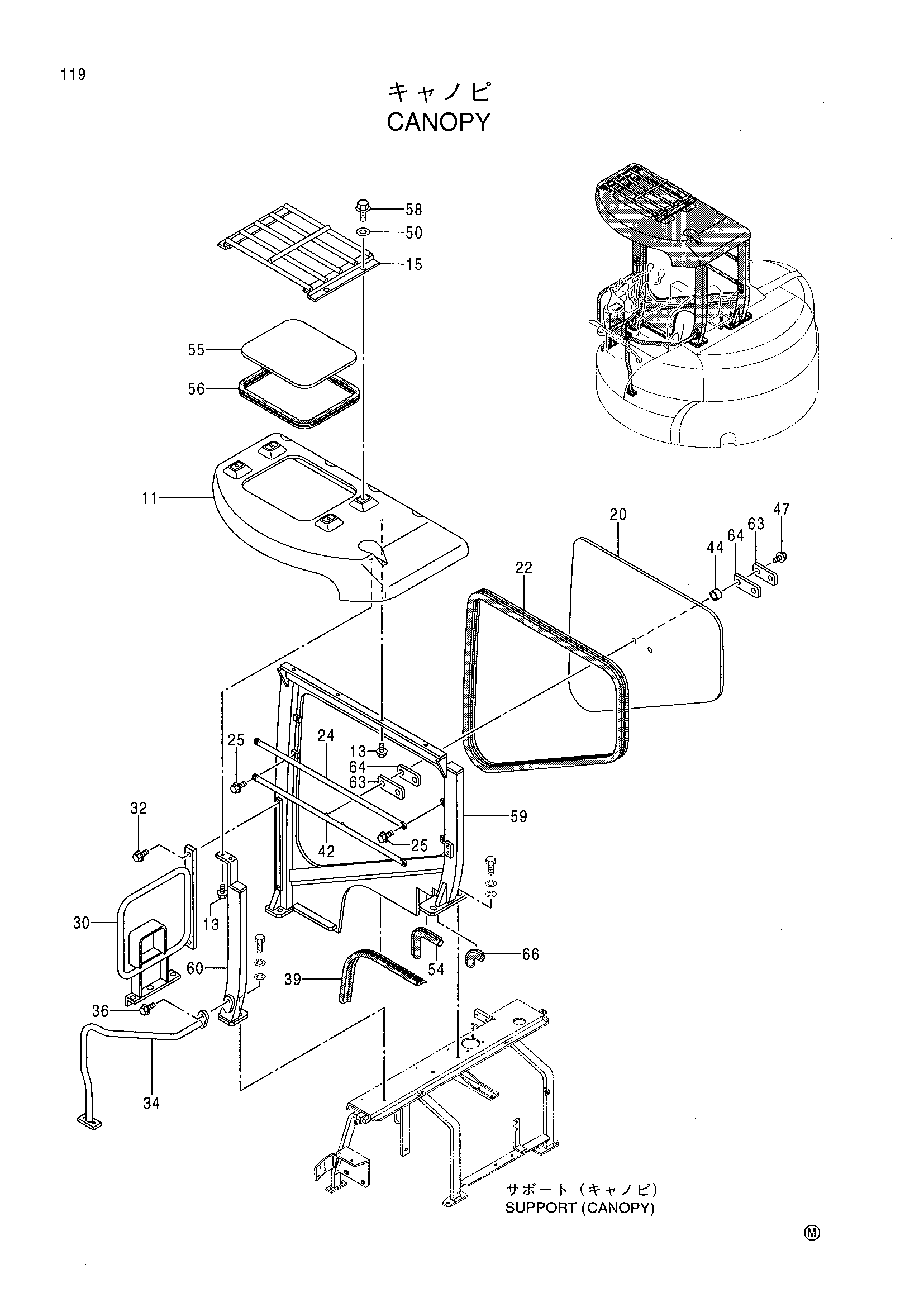

Заводская схема «Навес» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4405268 | Рооф | 1 |
| 13 | J051025 | Болт с шайбой | 6 |
| 15 | 8073165 | Защитный кожух | 1 |
| 20 | 4443373 | Пластина | 1 |
| 22 | 4405323 | Уплотнитель | 1 |
| 24 | 3083109 | Защитный кожух | 1 |
| 25 | J080814 | Болт с шайбой | 4 |
| 30 | 8079840 | Стойка | 1 |
| 32 | J051020 | Болт с шайбой | 2 |
| 34 | 8079802 | Стойка | 1 |
| 36 | J051020 | Болт с шайбой | 1 |
| 39 | 4406394 | Уплотнитель | 1 |
| 42 | 8074091 | Защитный кожух | 1 |
| 44 | 4338217 | Проставка | 2 |
| 47 | J080820 | Болт с шайбой | 2 |
| 50 | J253108 | Плоская шайба | 4 |
| 54 | 4440536 | Резиновое уплотнение | 1 |
| 55 | 4424020 | Пластина | 1 |
| 56 | 4424024 | Уплотнитель | 1 |
| 58 | J090618 | Болт с шайбой | 4 |
| 59 | 6018633 | Рама | 1 |
| 60 | 8077471 | Поле | 1 |
| 63 | 4434416 | Пластина | 2 |
| 64 | 4434418 | Резиновая прокладка | 2 |
| 66 | 4447184 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
