Коллисион предотвращение система (1) — HITACHI EX40UR-3

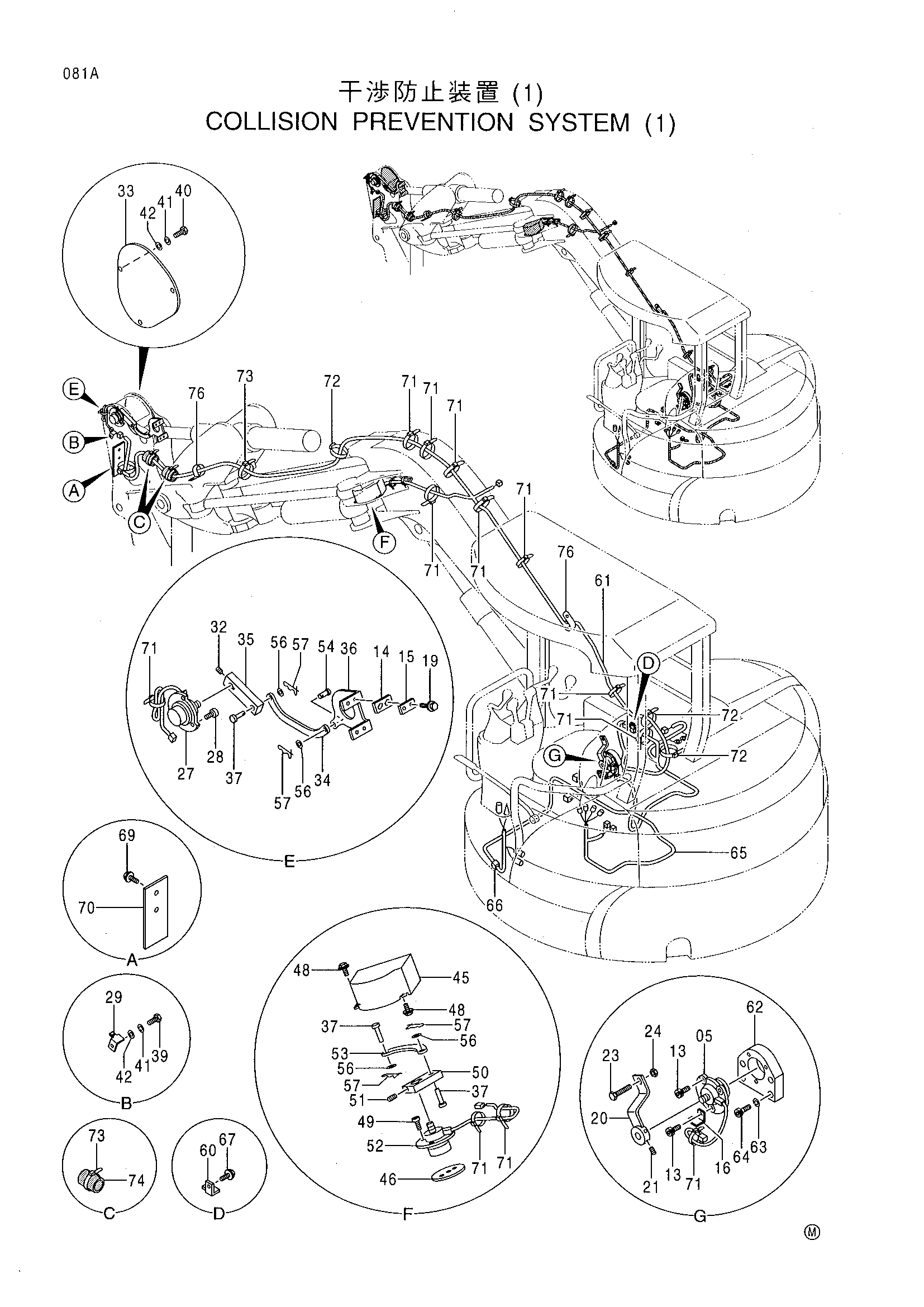

Заводская схема «Коллисион предотвращение система (1)» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	4451098	Датчик угла	1
13	J770820	Болт с внутренним шестигранником	3
14	4447268	Пластина	2
15	4447269	Пластина	2
16	4408572	Кронштейн	1
19	J090616	Болт с шайбой	4
20	9750425	Рычаг	1
21	M040612	Установочный винт	1
23	M211260	Болт	1
24	J231212	Гайка	1
27	4451098	Датчик угла	1
28	J770820	Болт с внутренним шестигранником	3
29	4408572	Кронштейн	1
32	M040612	Установочный винт	1
33	4451316	Крышка	1
34	4436004	Тяга	1
35	4435997	Рычаг	1
36	3089104	Кронштейн	1
37	4326438	Палец	3
39	J971016	Болт	1
40	J971020	Болт	3
41	J252210	Пружинная шайба	4
42	J253110	Плоская шайба	4
45	8082473	Крышка	1
46	4423556	Уплотнение	1
48	J050825	Болт с шайбой	2
49	J770820	Болт с внутренним шестигранником	3
50	4402976	Рычаг	1
51	M040612	Установочный винт	1
52	4451098	Датчик угла	1
53	4402977	Тяга	1
54	4406404	Палец	1
56	J253108	Плоская шайба	4
57	4402852	Стопорный палец	4
60	4257159	Кронштейн	1
61	3090965	Жгут проводов	1
62	8079975	Сиденье	1
63	J252210	Пружинная шайба	4
64	J771030	Болт с внутренним шестигранником	4
65	1028277	Жгут проводов	1
66	4192489	Диод	1
67	J090816	Болт с шайбой	1
69	J051020	Болт с шайбой	2
70	4448042	Крышка	1
71	4055311	Ленточный зажим	12
72	4371049	Ленточный зажим	3
73	4323613	Ленточный зажим	3
74	4447140	Резиновая прокладка	2
76	4190275	Зажим	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
