Основные гидролинии (2) — HITACHI EX40UR-3

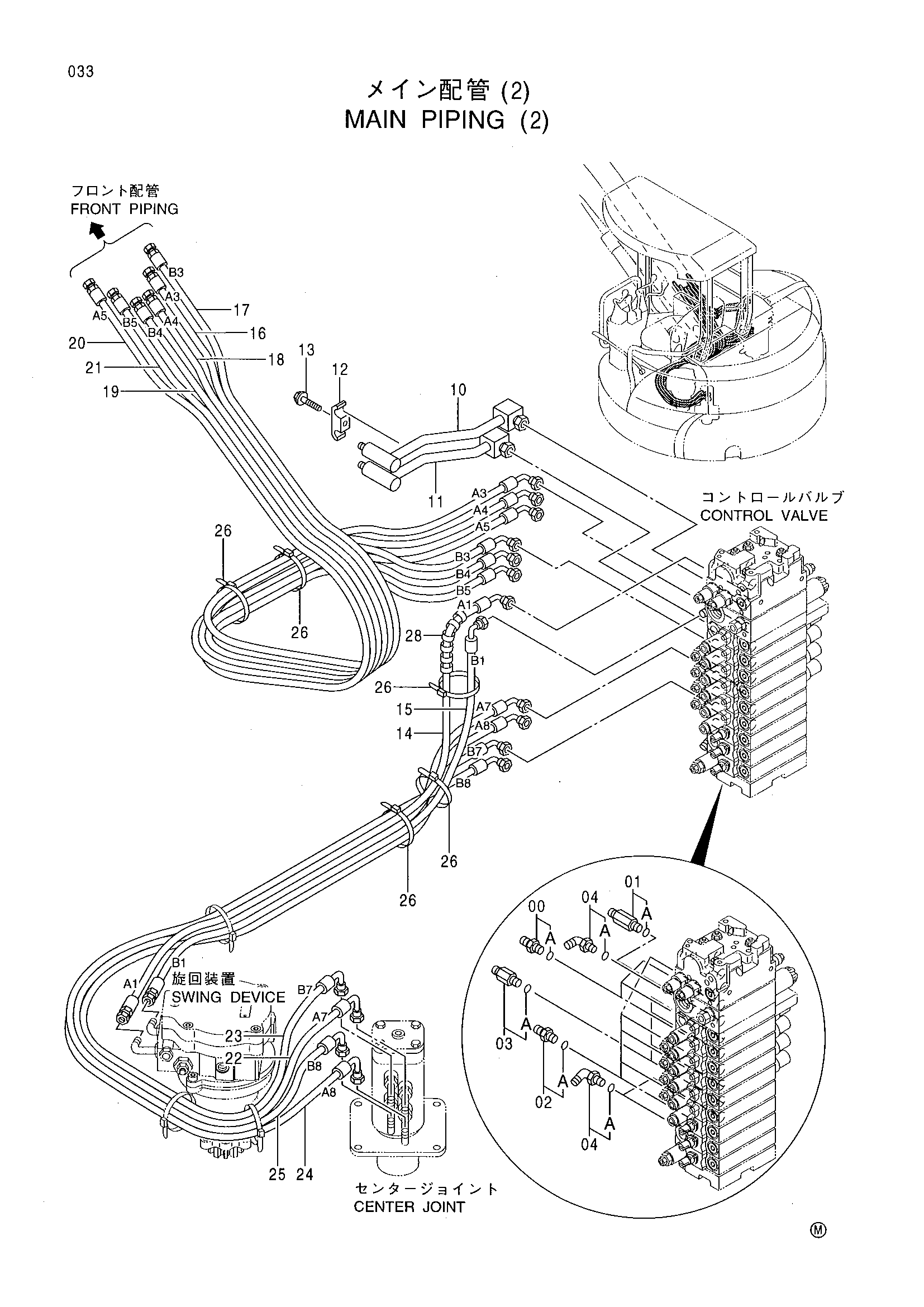

Заводская схема «Основные гидролинии (2)» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042032 | Адаптер | 3 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4408125 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4368204 | Адаптер | 5 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4368207 | Адаптер | 4 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4434985 | Угловой штуцер | 3 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 8079618 | Трубка | 1 |
| 11 | 8079619 | Трубка | 1 |
| 12 | 4354753 | Хомут трубки | 1 |
| 13 | J051255 | Болт с шайбой | 1 |
| 14 | 4446435 | Шланг | 1 |
| 15 | 4446434 | Шланг | 1 |
| 16 | 4446437 | Шланг | 1 |
| 17 | 4446436 | Шланг | 1 |
| 18 | 4446439 | Шланг | 1 |
| 19 | 4446438 | Шланг | 1 |
| 20 | 4446441 | Шланг | 1 |
| 21 | 4446440 | Шланг | 1 |
| 22 | 4446443 | Шланг | 1 |
| 23 | 4446442 | Шланг | 1 |
| 24 | 4446445 | Шланг | 1 |
| 25 | 4446444 | Шланг | 1 |
| 26 | 4055312 | Ленточный зажим | 5 |
| 28 | 4401712 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
