Гидролинии рабочего оборудования — HITACHI EX40UR-3

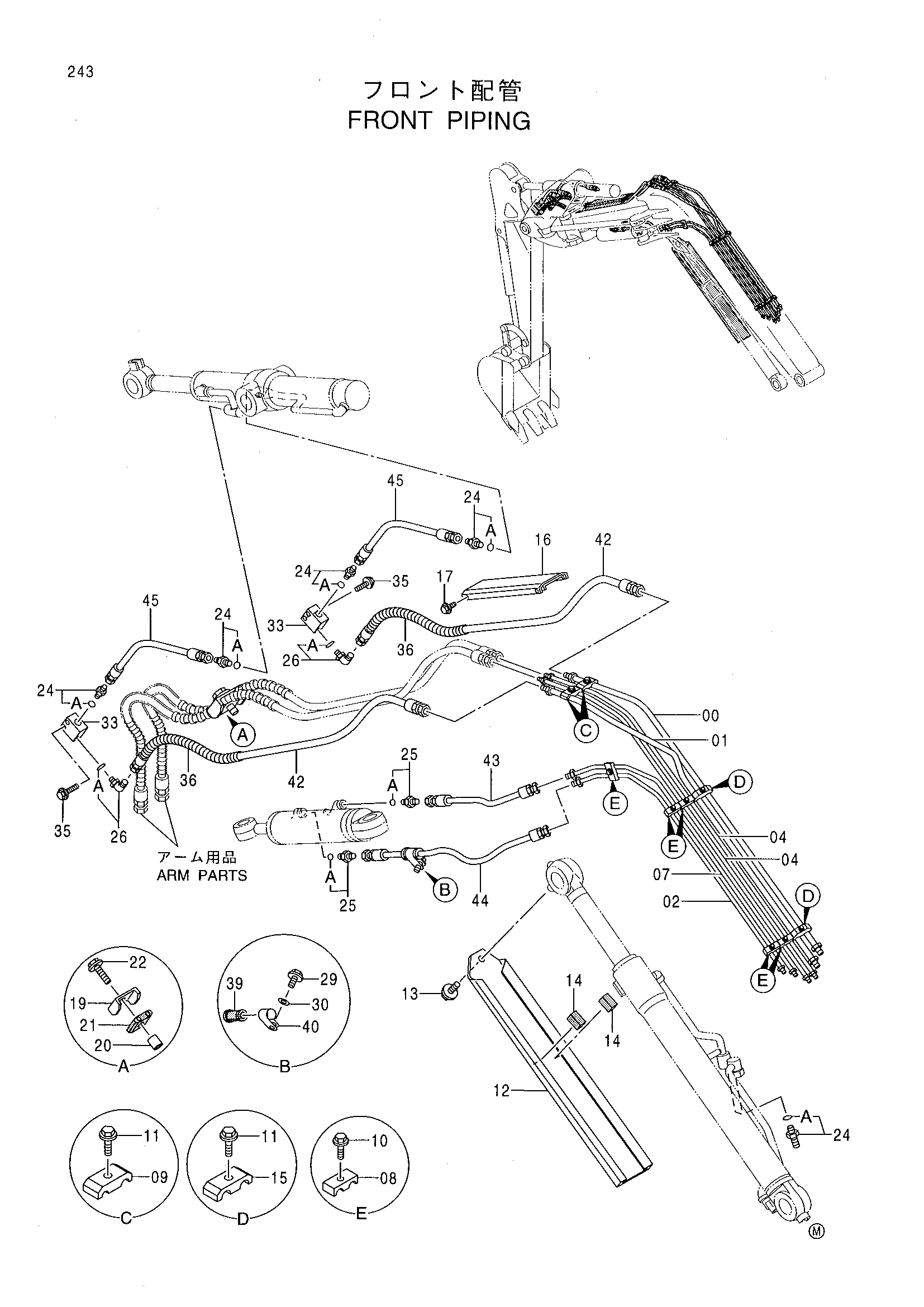

Заводская схема «Гидролинии рабочего оборудования» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8080622 | Трубка | 1 |
| 01 | 8080623 | Трубка | 1 |
| 02 | 8080624 | Трубка | 1 |
| 04 | 8079510 | Трубка | 2 |
| 07 | 8080625 | Трубка | 1 |
| 08 | 4331314 | Хомут трубки | 5 |
| 09 | 4355009 | Хомут трубки | 2 |
| 10 | J050835 | Болт с шайбой | 5 |
| 11 | J051045 | Болт с шайбой | 4 |
| 12 | 3080415 | Крышка | 1 |
| 13 | J051225 | Болт с шайбой | 1 |
| 14 | 4352044 | Резиновая прокладка | 2 |
| 15 | 4354753 | Хомут трубки | 2 |
| 16 | 8079513 | Крышка | 1 |
| 17 | J090614 | Болт с шайбой | 4 |
| 19 | 4391195 | Хомут | 1 |
| 20 | 4391196 | Проставка | 1 |
| 21 | 4402284 | Резиновая втулка | 1 |
| 22 | J050840 | Болт с шайбой | 1 |
| 24 | 4042032 | Адаптер | 6 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4042031 | Адаптер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4037760 | Угловой штуцер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | J090818 | Болт с шайбой | 1 |
| 30 | J253110 | Плоская шайба | 1 |
| 33 | 3088830 | Блок | 2 |
| 35 | J051040 | Болт с шайбой | 4 |
| 36 | 4323247 | Защитный кожух | 2 |
| 39 | 4374994 | Резиновая втулка | 1 |
| 40 | 4190277 | Зажим | 1 |
| 42 | 4448409 | Шланг | 2 |
| 43 | 4448411 | Шланг | 1 |
| 44 | 4448412 | Шланг | 1 |
| 45 | 4448410 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
