Поршневой насос — HITACHI EX40UR-3

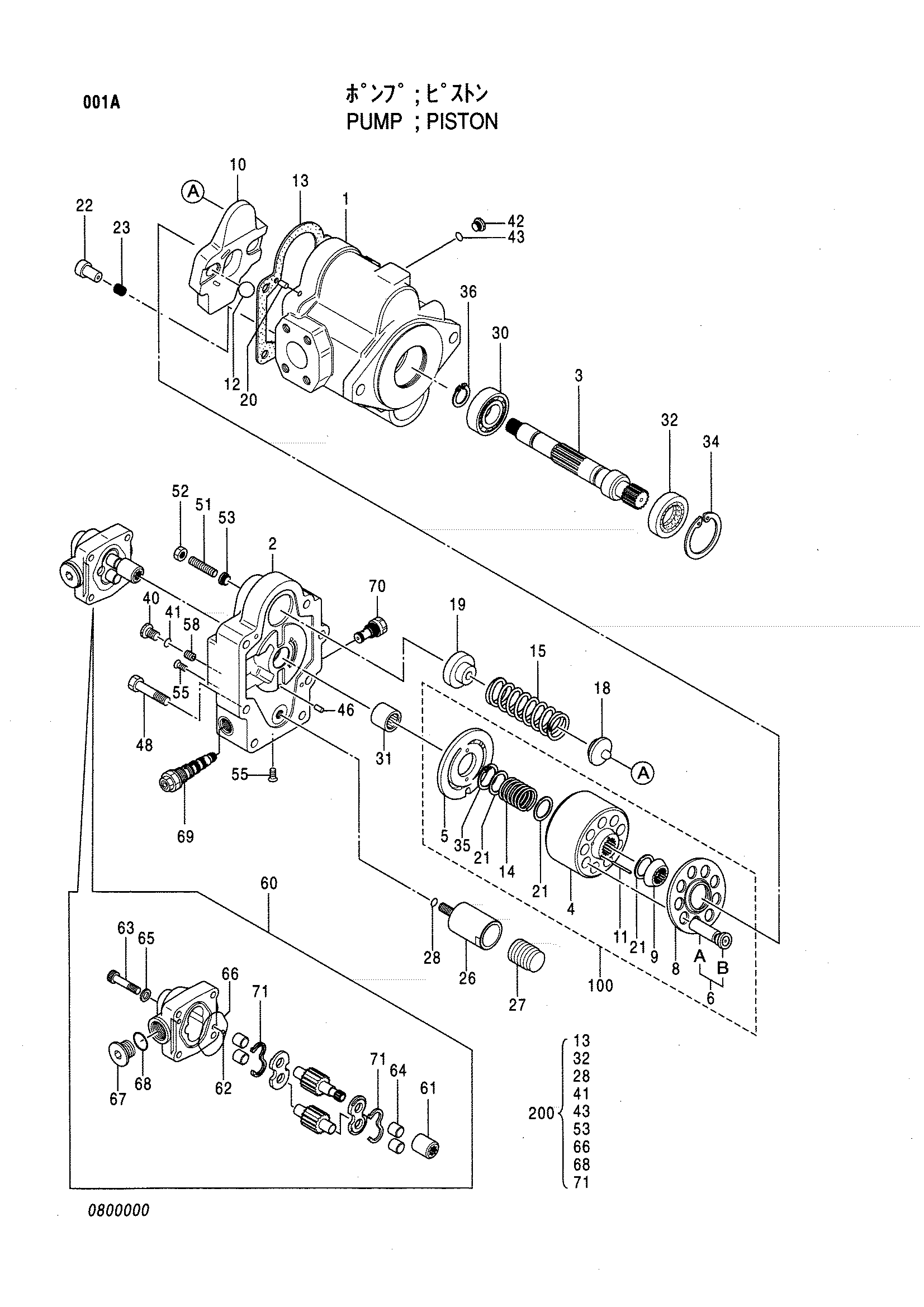

Заводская схема «Поршневой насос» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4435520	Поршневой насос	1
3	0800001	Вал	1
6	4388769	Пистин	10
8	0733202	Держатель башмак	1
9	0630604	Держатель	1
10	0800002	Пластина	1
11	0429810	Неедле	3
12	0647307	Палец	2
13	0800003	Манжета	1
14	0630608	Пружина	1
15	0800004	Пружина	1
18	0800005	Держатель	1
19	0630612	Направляющая пружины	1
20	0429816	Палец	2
21	0630614	Фиксатор	3
22	0800006	Палец	1
23	0800007	Пружина	1
26	0800008	Втулка	1
27	0800009	Поршень	1
28	4509180	Уплотнительное кольцо	1
30	0477002	Шариковый подшипник	1
31	0429818	Игольчатый подшипник	1
32	0630618	Масляное уплотнение	1
34	991722	Стопорное кольцо	1
35	991342	Стопорное кольцо	1
36	942517	Стопорное кольцо	1
40	0798411	Пробка	1
41	4506408	Уплотнительное кольцо	1
42	0733210	Пробка	1
43	957366	Уплотнительное кольцо	1
46	0429826	Пружинный штифт	1
48	0800010	Болт с внутренним шестигранником	7
51	0630508	Винт	1
52	0630509	Гайка	1
53	0630510	Уплотнительная шайба	1
58	0800011	Кхоке	1
60	4345902	Шестерённый насос в сборе	1
61	0800012	Муфта	1
62	0630512	Стальной шарик	2
63	0637701	Болт с внутренним шестигранником	4
65	0637702	Шайба	4
66	0637703	Уплотнительное кольцо	1
67	0800013	Пробка	1
68	4506418	Уплотнительное кольцо	1
69	0800014	Клапан	1
70	0800015	Клапан	1
71	0630515	Прокладка	2
100	0800016	Гидроцилиндр. комплект	1
200	0800017	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
