Навес детали (1) — HITACHI EX40UR-3

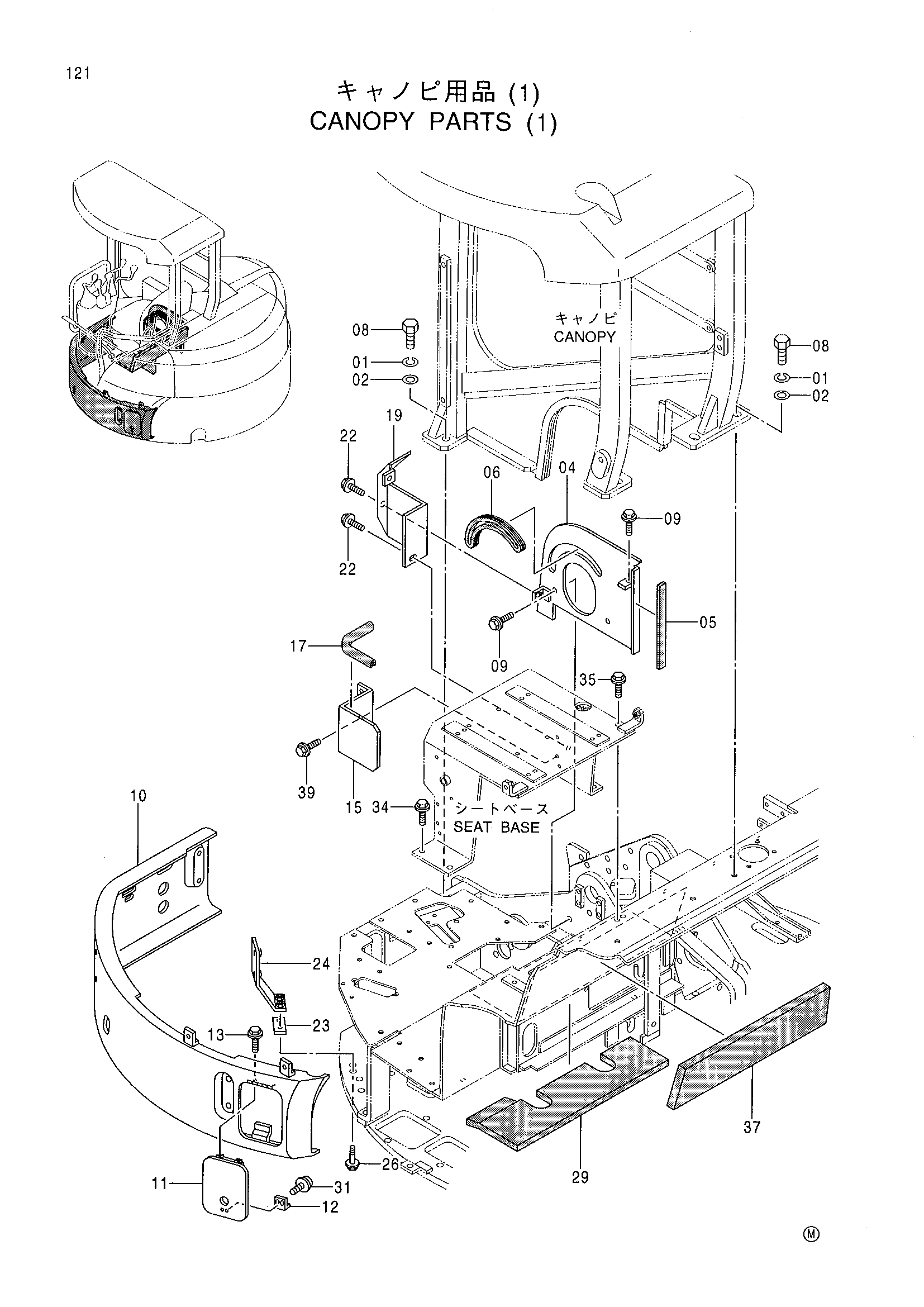

Заводская схема «Навес детали (1)» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J252216 | Пружинная шайба | 4 |
| 02 | J253116 | Плоская шайба | 4 |
| 04 | 7038290 | Панель | 1 |
| 05 | 4435782 | Резиновая прокладка | 1 |
| 06 | 4327224 | Крышка резиновый | 1 |
| 08 | J971645 | Болт | 4 |
| 09 | J090820 | Болт с шайбой | 3 |
| 10 | 6018734 | Крышка | 1 |
| 11 | 7034970 | Крышка | 1 |
| 12 | 4405877 | Пружина | 1 |
| 13 | J090616 | Болт с шайбой | 2 |
| 15 | 3089212 | Крышка | 1 |
| 17 | 4436194 | Амортизатор | 1 |
| 19 | 3087562 | Крышка | 1 |
| 22 | J090820 | Болт с шайбой | 2 |
| 23 | 4435852 | Проставка | 1 |
| 24 | 9755927 | Кронштейн | 1 |
| 26 | J051050 | Болт с шайбой | 2 |
| 29 | 4435844 | Резиновая прокладка | 1 |
| 31 | J680408 | Винт с шайбой | 2 |
| 34 | J051025 | Болт с шайбой | 4 |
| 35 | J051020 | Болт с шайбой | 2 |
| 37 | 4446878 | Резиновая прокладка | 1 |
| 39 | J090820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
