Масляный радиатор трубопроводы (1) — HITACHI EX40UR-3

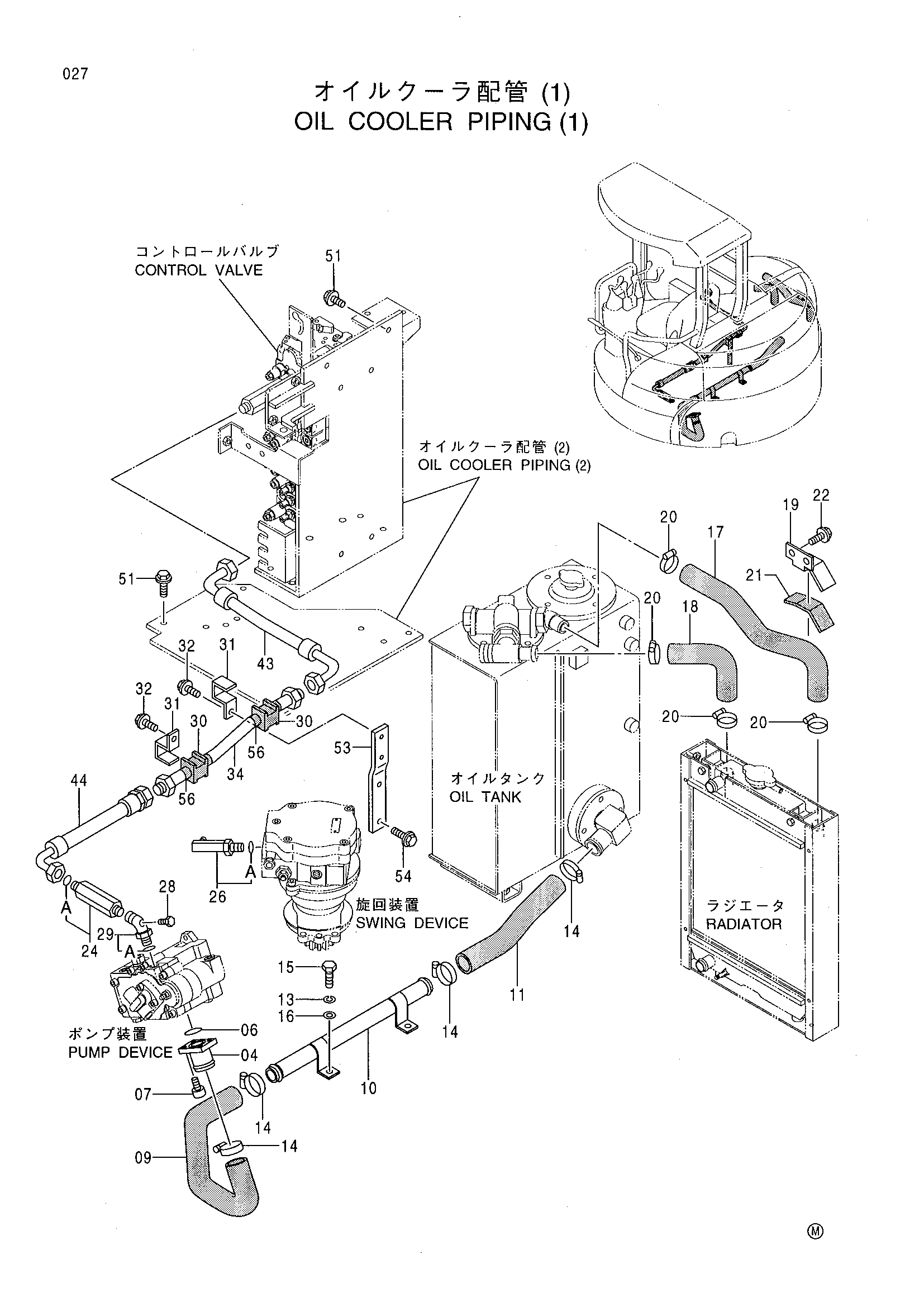

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 9750291 | Всасывающая трубка | 1 |
| 06 | A810040 | Уплотнительное кольцо | 1 |
| 07 | J771025 | Болт с внутренним шестигранником | 4 |
| 09 | 3087648 | Резиновый шланг | 1 |
| 10 | 8072365 | Всасывающая трубка | 1 |
| 11 | 4402212 | Резиновый шланг | 1 |
| 13 | J252210 | Пружинная шайба | 2 |
| 14 | 4505385 | Хомут шланга | 4 |
| 15 | J971020 | Болт | 2 |
| 16 | J253110 | Плоская шайба | 2 |
| 17 | 3088803 | Резиновый шланг | 1 |
| 18 | 3088802 | Резиновый шланг | 1 |
| 19 | 4446740 | Кронштейн | 1 |
| 20 | 4505243 | Хомут шланга | 4 |
| 21 | 4446779 | Резиновая прокладка | 1 |
| 22 | J090820 | Болт с шайбой | 2 |
| 24 | 4453892 | Адаптер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4434724 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 94-2021 | Пробка | 1 |
| 29 | 4453891 | Угловой штуцер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4434737 | Резиновая втулка | 2 |
| 31 | 4434736 | Хомут | 2 |
| 32 | J051025 | Болт с шайбой | 2 |
| 34 | 8084021 | Трубка | 1 |
| 43 | 4453890 | Шланг | 1 |
| 44 | 4453895 | Шланг | 1 |
| 51 | J051025 | Болт с шайбой | 6 |
| 53 | 4453889 | Кронштейн | 1 |
| 54 | J051030 | Болт с шайбой | 2 |
| 56 | 4454330 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
