Топливные трубопроводы — HITACHI EX40UR-3

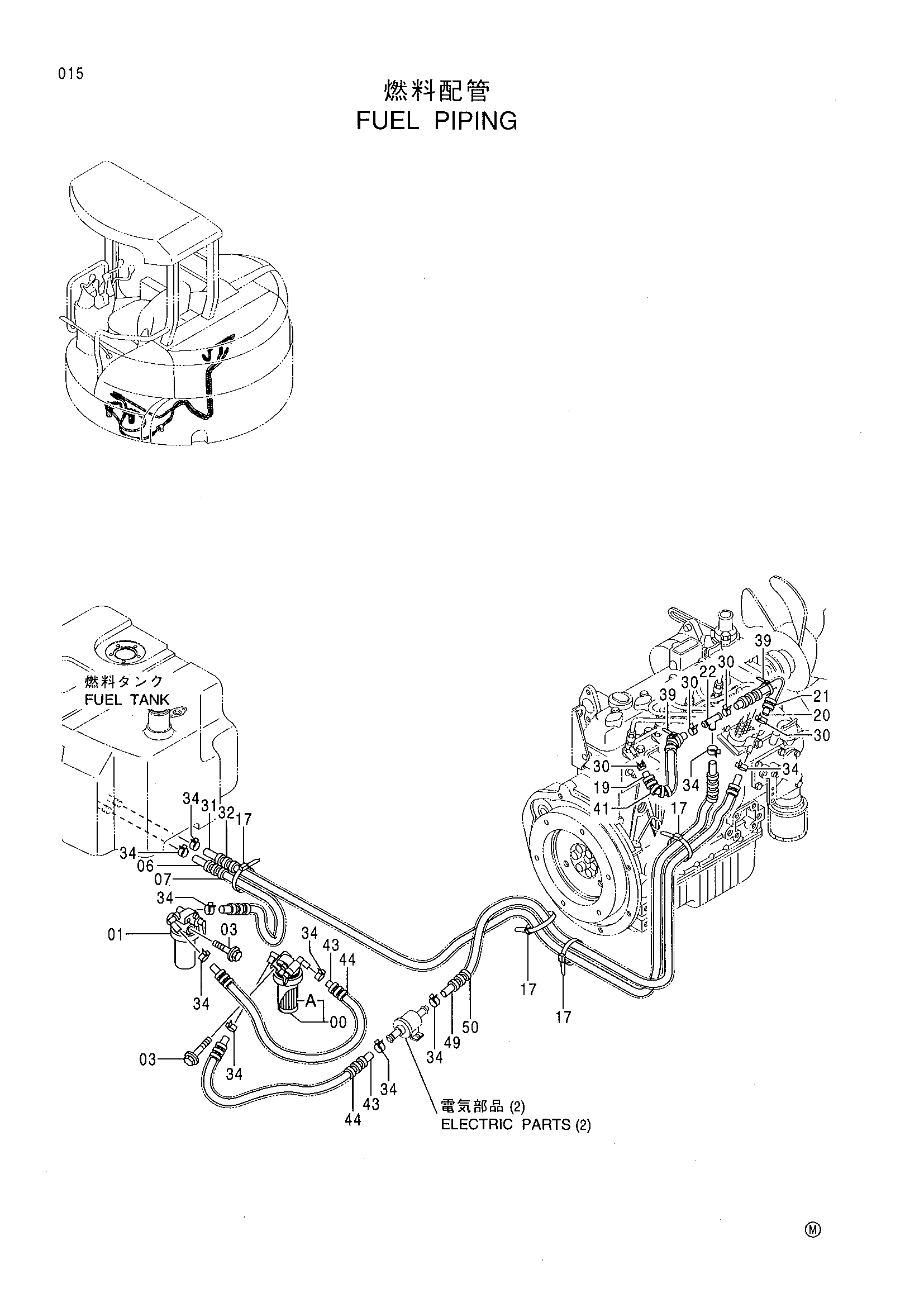

Заводская схема «Топливные трубопроводы» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4388458 | Фильтр | 1 |
| 00A | 4413286 | Фильтрующий элемент | 1 |
| 01 | 4406772 | Фильтр | 1 |
| 03 | J090865 | Болт с шайбой | 2 |
| 06 | 4383152 | Топливный шланг | 1 |
| 07 | 4383151 | Трубка | 1 |
| 17 | 4055312 | Ленточный зажим | 4 |
| 19 | 4403627 | Топливный шланг | 1 |
| 20 | 4403628 | Топливный шланг | 1 |
| 21 | 4414581 | Трубка | 1 |
| 22 | 4348594 | Тройник | 1 |
| 30 | 4394363 | Хомут шланга | 4 |
| 31 | 4289001 | Топливный шланг | 1 |
| 32 | 4446067 | Трубка | 1 |
| 34 | 4339258 | Хомут шланга | 10 |
| 39 | 4291656 | Ленточный зажим | 2 |
| 41 | 4422674 | Трубка | 1 |
| 43 | 4355362 | Топливный шланг | 2 |
| 44 | 4414581 | Трубка | 2 |
| 49 | 4446068 | Топливный шланг | 1 |
| 50 | 4427943 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
