Рама — HITACHI EX40UR-3

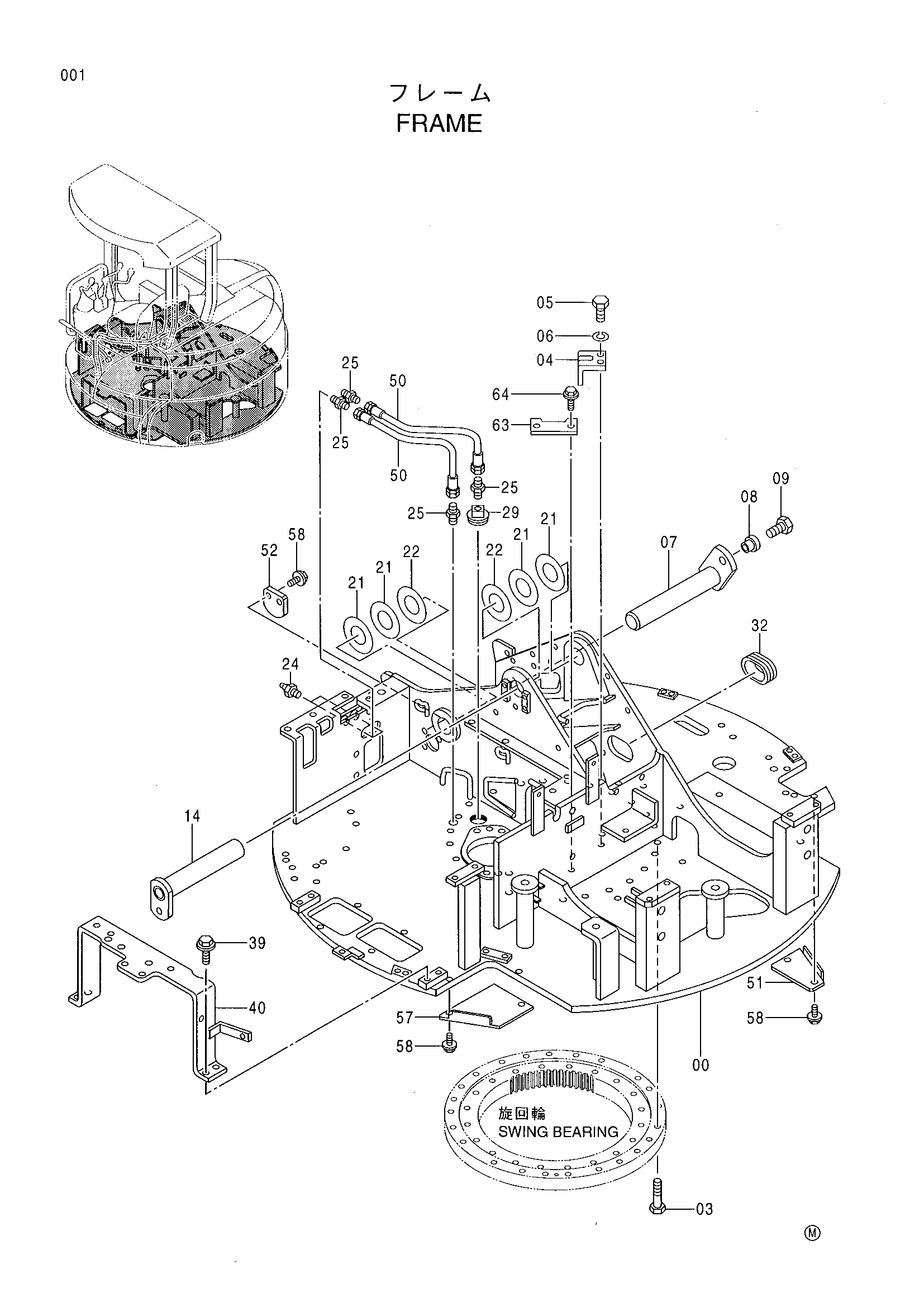

Заводская схема «Рама» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007055 | Рама основной | 1 |
| 03 | J981260 | Болт | 24 |
| 04 | 4435101 | Ограничитель | 1 |
| 05 | J971230 | Болт | 2 |
| 06 | J252212 | Пружинная шайба | 2 |
| 07 | 9753619 | Палец | 1 |
| 08 | 4339355 | Втулка | 1 |
| 09 | J971435 | Болт | 1 |
| 14 | 9753618 | Палец | 1 |
| 21 | 4353803 | Регулировочная шайба | 4 |
| 22 | 4355599 | Регулировочная шайба | 2 |
| 24 | J75481 | Пресс-маслёнка | 2 |
| 25 | 4331915 | Адаптер | 4 |
| 29 | 4310999 | Пробка | 1 |
| 32 | 4259765 | Резиновая втулка | 1 |
| 39 | J051025 | Болт с шайбой | 4 |
| 40 | 8080909 | Кронштейн | 1 |
| 50 | 4435716 | Пластиковый шланг | 2 |
| 51 | 4435876 | Крышка | 1 |
| 52 | 4415893 | Пластина | 1 |
| 57 | 4435882 | Крышка | 1 |
| 58 | J090816 | Болт с шайбой | 6 |
| 63 | 4435699 | Крышка | 1 |
| 64 | J090816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
