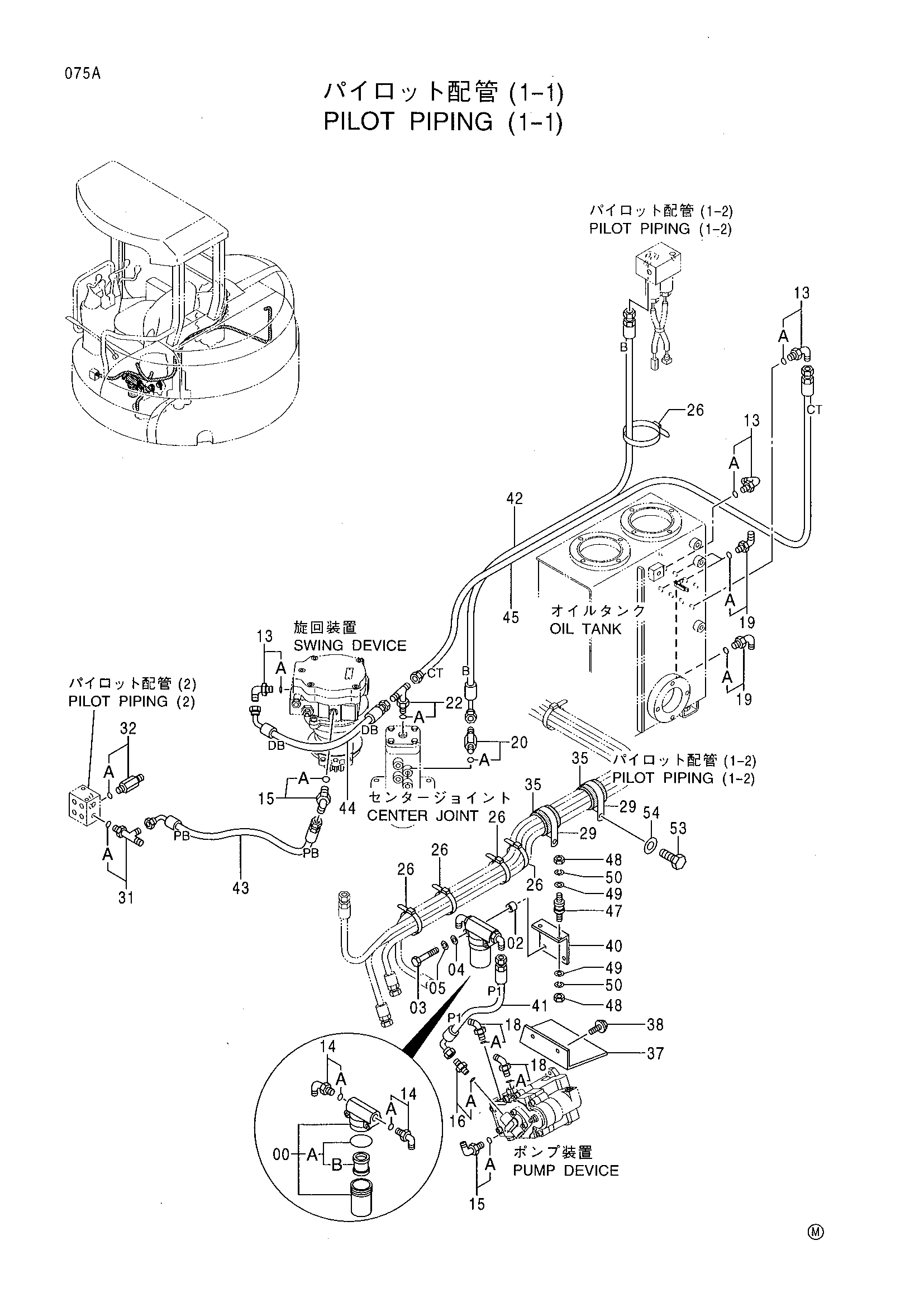

Пилотные гидролинии (1-1) — HITACHI EX40UR-3

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4272379	Масляный фильтр	1
00A	4294130	Элемент	1
00B	4294129	Элемент	1
02	4277425	Проставка	2
03	J960680	Болт	2
04	J253106	Плоская шайба	2
05	J252106	Пружинная шайба	2
13	4434982	Угловой штуцер	3
13A	4509180	Уплотнительное кольцо	1
14	4434985	Угловой штуцер	2
14A	4506418	Уплотнительное кольцо	1
15	4434981	Угловой штуцер	2
15A	957366	Уплотнительное кольцо	1
16	4042031	Адаптер	1
16A	4509180	Уплотнительное кольцо	1
18	4108100	Угловой штуцер	2
18A	957366	Уплотнительное кольцо	1
19	4434984	Угловой штуцер	3
19A	4509180	Уплотнительное кольцо	1
20	4368208	Адаптер	1
20A	957366	Уплотнительное кольцо	1
22	4406059	Тройник	1
22A	957366	Уплотнительное кольцо	1
26	4055311	Ленточный зажим	5
29	4190264	Зажим	2
31	4406156	Тройник	1
31A	957366	Уплотнительное кольцо	1
32	4368210	Адаптер	1
32A	4509180	Уплотнительное кольцо	1
35	4447609	Резиновая прокладка	2
37	4444129	Крышка	1
38	J090820	Болт с шайбой	2
40	9755966	Кронштейн	1
41	4446449	Шланг	1
42	4446458	Шланг	1
43	4446459	Шланг	1
44	4446460	Шланг	1
45	4446461	Шланг	1
47	4448676	Резиновая прокладка	2
48	J231106	Гайка	4
49	J253106	Плоская шайба	4
50	J252106	Пружинная шайба	4
53	J971016	Болт	2
54	J252210	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
