Облицовка (1-1) — HITACHI EX40UR-3

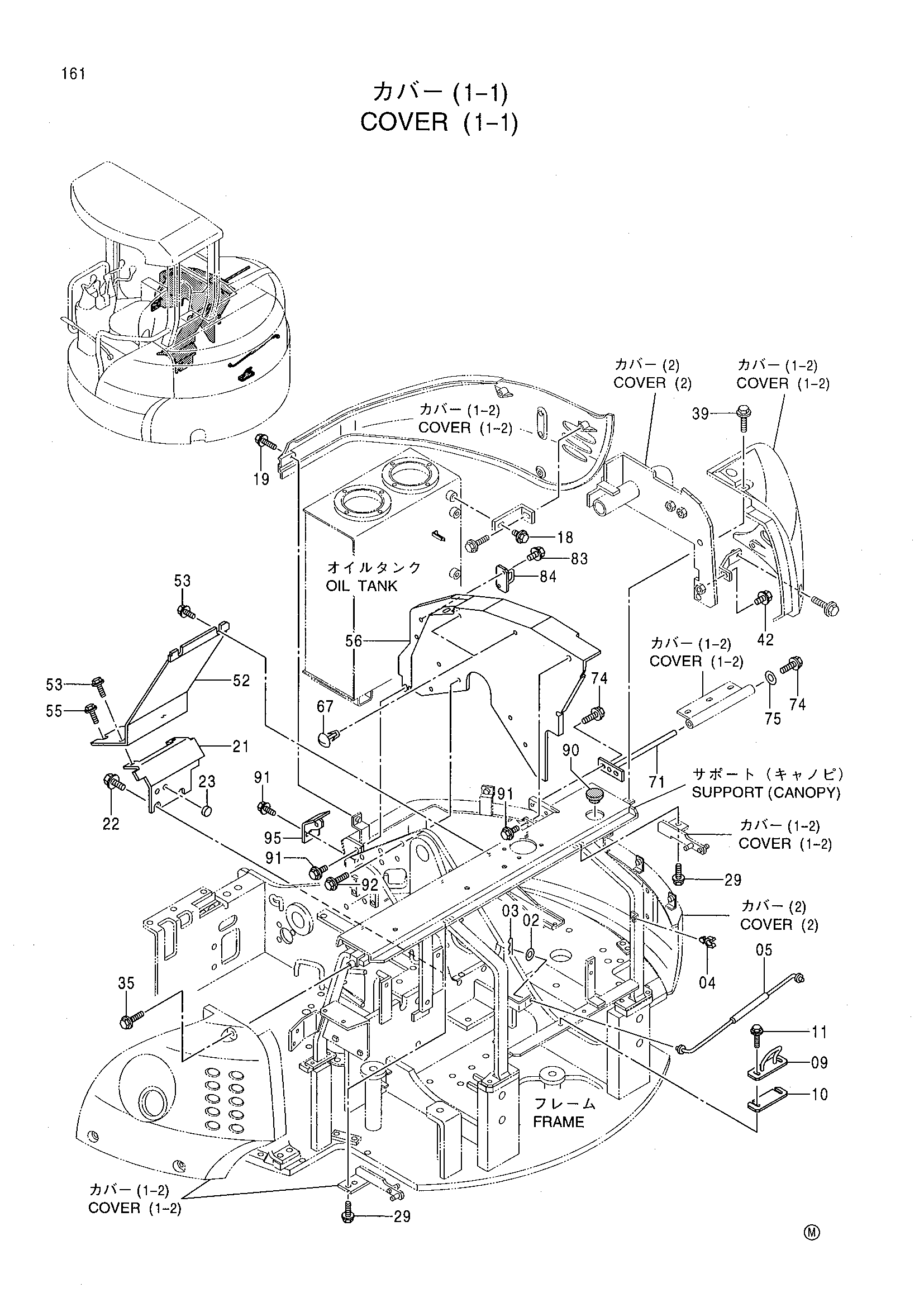

Заводская схема «Облицовка (1-1)» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J253108 | Плоская шайба | 1 |
| 03 | 4022697 | Стопорный палец | 1 |
| 04 | 4399244 | Держатель | 1 |
| 05 | 8079723 | Стойка | 1 |
| 09 | 8073401 | Защёлка | 1 |
| 10 | 4347798 | Регулировочная шайба | 1 |
| 11 | J051030 | Болт с шайбой | 2 |
| 18 | J090816 | Болт с шайбой | 1 |
| 19 | J090825 | Болт с шайбой | 3 |
| 21 | 8082391 | Кронштейн | 1 |
| 22 | J051020 | Болт с шайбой | 2 |
| 23 | 4403844 | Наклейка | 2 |
| 29 | J090825 | Болт с шайбой | 4 |
| 35 | J090825 | Болт с шайбой | 3 |
| 39 | J090825 | Болт с шайбой | 3 |
| 42 | J090820 | Болт с шайбой | 1 |
| 52 | 3090910 | Крышка | 1 |
| 53 | J051025 | Болт с шайбой | 4 |
| 55 | J051035 | Болт с шайбой | 2 |
| 56 | 6019718 | Кронштейн | 1 |
| 67 | 4361804 | Пробка | 2 |
| 71 | 9750925 | Палец | 1 |
| 74 | J051025 | Болт с шайбой | 3 |
| 75 | J253210 | Плоская шайба | 1 |
| 83 | J090816 | Болт с шайбой | 2 |
| 84 | 9752165 | Защёлка | 1 |
| 90 | 4408091 | Резиновая втулка | 1 |
| 91 | J090825 | Болт с шайбой | 3 |
| 92 | J090835 | Болт с шайбой | 5 |
| 95 | 8082505 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
