Облицовка (1-2) — HITACHI EX40UR-3

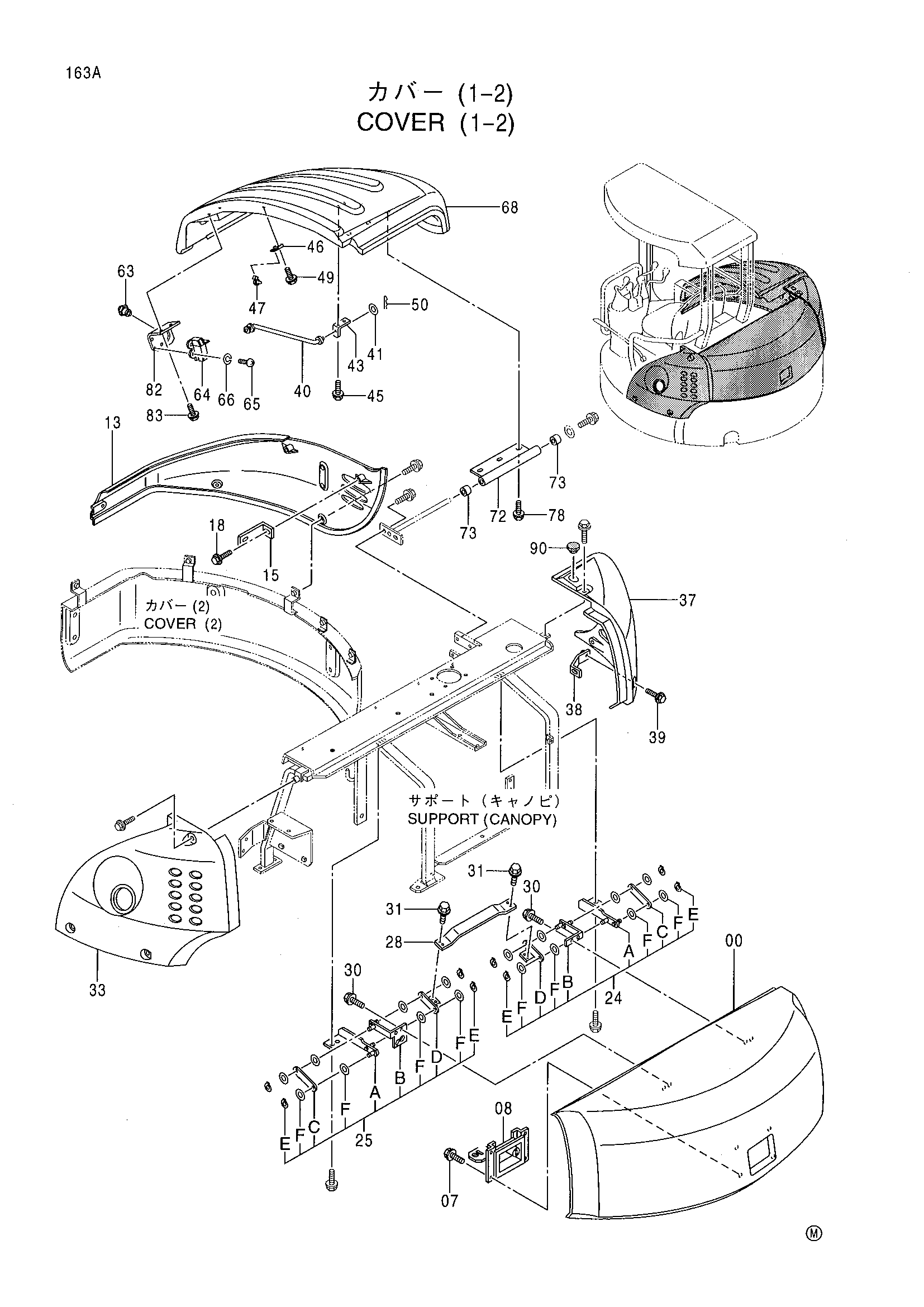

Заводская схема «Облицовка (1-2)» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003772 | Крышка двигатель | 1 |
| 07 | J090614 | Болт с шайбой | 4 |
| 08 | 4411888 | Раткх | 1 |
| 13 | 0003235 | Крышка | 1 |
| 15 | 4406536 | Кронштейн | 1 |
| 18 | J090816 | Болт с шайбой | 1 |
| 24 | 4406557 | Тяга | 1 |
| 24A | 8073402 | Кронштейн | 1 |
| 24B | 8071578 | Кронштейн | 1 |
| 24C | 4392999 | Тяга | 1 |
| 24D | 8071580 | Кронштейн | 1 |
| 24E | 4393985 | Стопорное кольцо | 4 |
| 24F | J253108 | Плоская шайба | 8 |
| 25 | 4430197 | Тяга | 1 |
| 25A | 8073403 | Кронштейн | 1 |
| 25B | 8078494 | Кронштейн | 1 |
| 25C | 4392999 | Тяга | 1 |
| 25D | 8071579 | Кронштейн | 1 |
| 25E | 4393985 | Стопорное кольцо | 4 |
| 25F | J253108 | Плоская шайба | 8 |
| 28 | 4428297 | Пластина | 1 |
| 30 | J090816 | Болт с шайбой | 4 |
| 31 | J090820 | Болт с шайбой | 4 |
| 33 | 0003232 | Крышка | 1 |
| 37 | 0003234 | Крышка | 1 |
| 38 | 9755127 | Кронштейн | 1 |
| 39 | J090825 | Болт с шайбой | 1 |
| 40 | 9755659 | Стойка | 1 |
| 41 | J253108 | Плоская шайба | 1 |
| 43 | 4405707 | Кронштейн | 1 |
| 45 | J090816 | Болт с шайбой | 2 |
| 46 | 4405111 | Кронштейн | 1 |
| 47 | 4399244 | Держатель | 1 |
| 49 | J090816 | Болт с шайбой | 1 |
| 50 | 4402852 | Стопорный палец | 1 |
| 63 | 4406122 | Замок | 1 |
| 64 | 4406123 | Замок | 1 |
| 65 | J691612 | Винт | 4 |
| 66 | J252106 | Пружинная шайба | 4 |
| 68 | 0003247 | Крышка | 1 |
| 72 | 9750926 | Тяга | 1 |
| 73 | 4280297 | Втулка | 2 |
| 78 | J051020 | Болт с шайбой | 3 |
| 82 | 8075393 | Кронштейн | 1 |
| 83 | J090816 | Болт с шайбой | 2 |
| 90 | 4408091 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
