Управление короб — HITACHI EX40UR-3

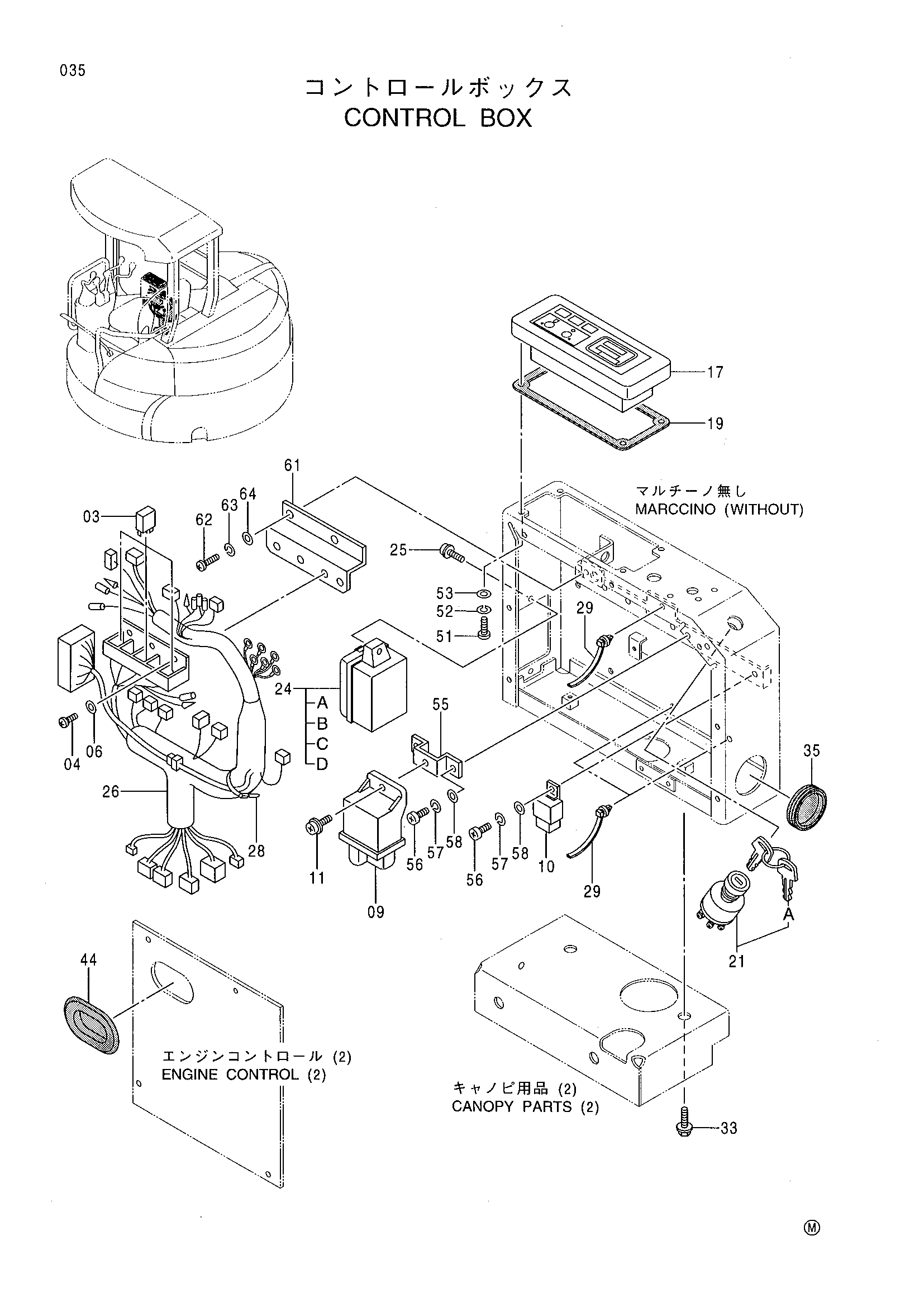

Заводская схема «Управление короб» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4394590 | Реле | 3 |
| 04 | J691512 | Винт | 3 |
| 06 | J253105 | Плоская шайба | 3 |
| 09 | 4417631 | Контроллер | 1 |
| 10 | 4419860 | Реле | 1 |
| 11 | J680620 | Винт с шайбой | 1 |
| 17 | 4403739 | Панель указатель | 1 |
| 19 | 4413919 | Манжета резиновый | 1 |
| 24 | 4403717 | Короб предохранитель | 1 |
| 24A | 4195593 | Предохранитель | 6 |
| 24B | 4195594 | Предохранитель | 1 |
| 24C | 4195595 | Предохранитель | 4 |
| 24D | 4195596 | Предохранитель | 3 |
| 25 | J680620 | Винт с шайбой | 2 |
| 26 | 1028278 | Жгут проводов | 1 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 29 | 4404446 | Зажим провод | 3 |
| 33 | J051025 | Болт с шайбой | 2 |
| 35 | 4349711 | Резиновая втулка | 1 |
| 44 | 4449341 | Колпачок | 1 |
| 51 | J691612 | Винт | 4 |
| 52 | J252106 | Пружинная шайба | 4 |
| 53 | J253106 | Плоская шайба | 4 |
| 55 | 9754715 | Кронштейн | 1 |
| 56 | J691612 | Винт | 3 |
| 57 | J252106 | Пружинная шайба | 3 |
| 58 | J253106 | Плоская шайба | 3 |
| 61 | 8076843 | Кронштейн | 1 |
| 62 | J691510 | Винт | 2 |
| 63 | J252105 | Пружинная шайба | 2 |
| 64 | J253105 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
