Радиатор — HITACHI EX40UR-3

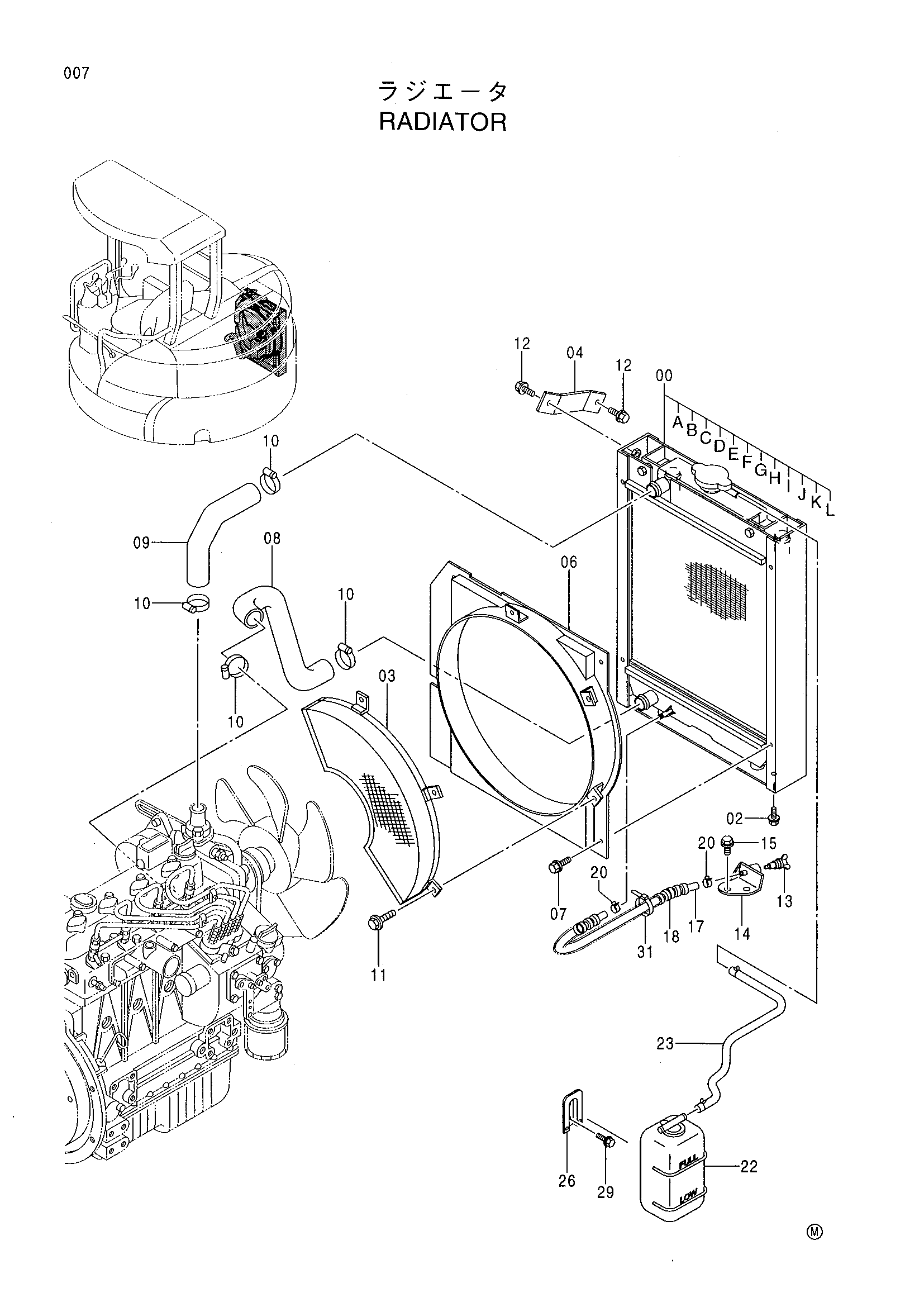

Заводская схема «Радиатор» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4433599 | Радиатор | 1 |
| 00A | 4454123 | Коре радиатор | 1 |
| 00B | 4419862 | Колпачок | 1 |
| 00C | 4454124 | Масляный радиатор | 1 |
| 00D | 4454125 | Рама | 1 |
| 00E | 4454126 | Амортизатор | 2 |
| 00F | 4454127 | Амортизатор | 2 |
| 00G | 4454128 | Втулка | 2 |
| 00H | 4454170 | Болт | 2 |
| 00I | 4454171 | Шайба пламе | 2 |
| 00J | 4454129 | Манжета | 2 |
| 00K | 4454172 | Болт фланец | 4 |
| 00L | 4454130 | Манжета | 2 |
| 02 | J051025 | Болт с шайбой | 2 |
| 03 | 4427615 | Защита вентилятор | 1 |
| 04 | 4431500 | Стойка | 1 |
| 06 | 6018643 | Кожух | 1 |
| 07 | 4431967 | Болт фланец | 4 |
| 08 | 3088353 | Водяной шланг | 1 |
| 09 | 3087680 | Водяной шланг | 1 |
| 10 | 4505243 | Хомут шланга | 4 |
| 11 | J090612 | Болт с шайбой | 3 |
| 12 | J051020 | Болт с шайбой | 2 |
| 13 | 4401687 | Кран | 1 |
| 14 | 4401686 | Кран | 1 |
| 15 | J051020 | Болт с шайбой | 2 |
| 17 | 4429253 | Водяной шланг | 1 |
| 18 | 4429254 | Трубка | 1 |
| 20 | 4339258 | Хомут шланга | 2 |
| 22 | 4363469 | Бак воды | 1 |
| 23 | 4427818 | Водяной шланг | 1 |
| 26 | 4367147 | Пластина | 1 |
| 29 | J080614 | Болт с шайбой | 2 |
| 31 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
