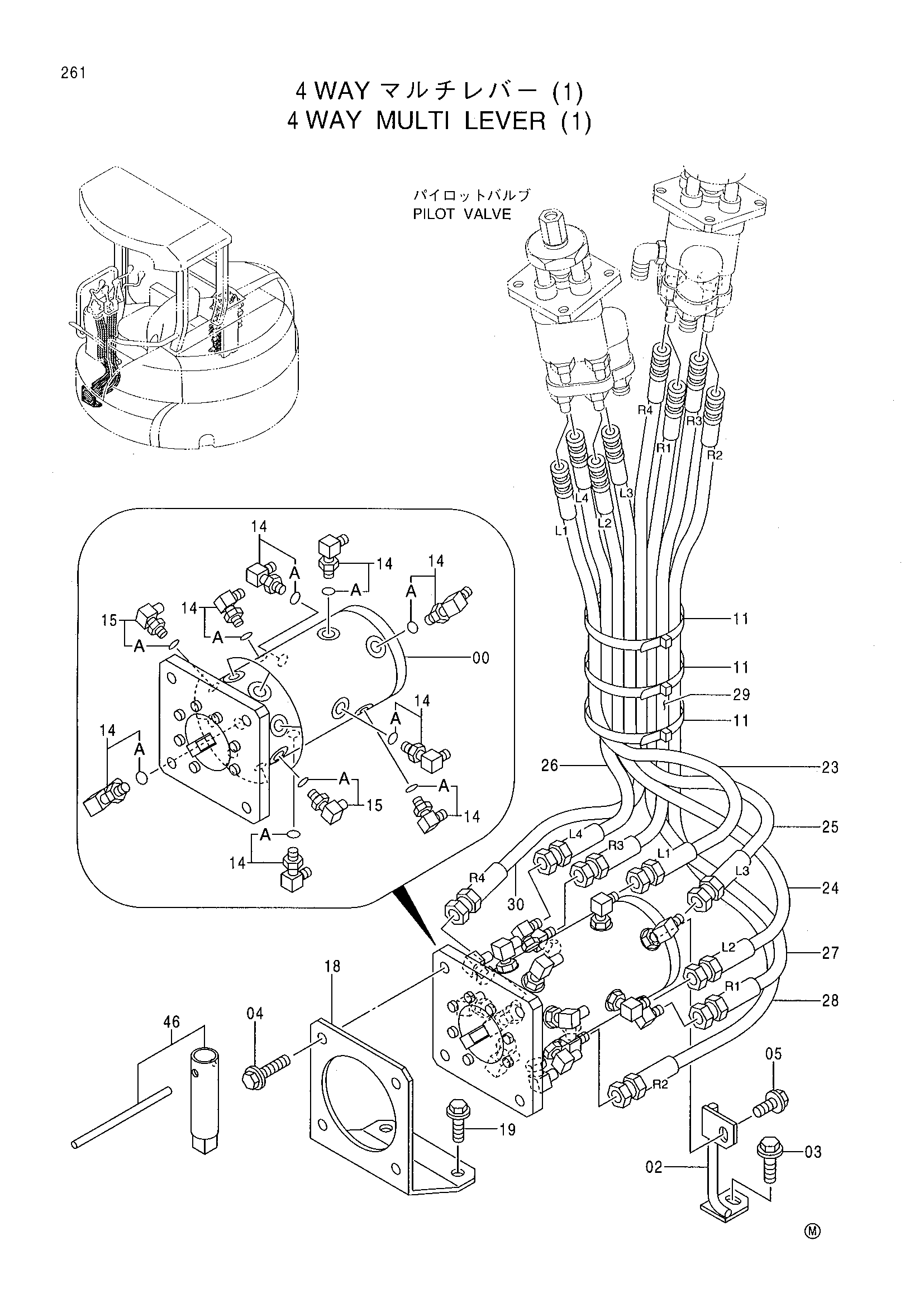

4 Ходовой многофункциональный рычаг (1) — HITACHI EX40UR-3
Заводская схема «4 Ходовой многофункциональный рычаг (1)» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4287296 | Влве поворотный | 1 |
| 02 | 9751210 | Кронштейн | 1 |
| 03 | J051020 | Болт с шайбой | 1 |
| 04 | J041230 | Болт с шайбой | 4 |
| 05 | J090816 | Болт с шайбой | 1 |
| 11 | 4055312 | Ленточный зажим | 3 |
| 14 | 4434981 | Угловой штуцер | 8 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4405673 | Угловой штуцер | 8 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 3088916 | Кронштейн | 1 |
| 19 | J051020 | Болт с шайбой | 2 |
| 23 | 4446488 | Шланг | 1 |
| 24 | 4446489 | Шланг | 1 |
| 25 | 4446490 | Шланг | 1 |
| 26 | 4446491 | Шланг | 1 |
| 27 | 4446492 | Шланг | 1 |
| 28 | 4446493 | Шланг | 1 |
| 29 | 4446494 | Шланг | 1 |
| 30 | 4446495 | Шланг | 1 |
| 46 | 4301234 | Гаечный ключ | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
