Гидроцилиндр стрелы — HITACHI EX40UR-3

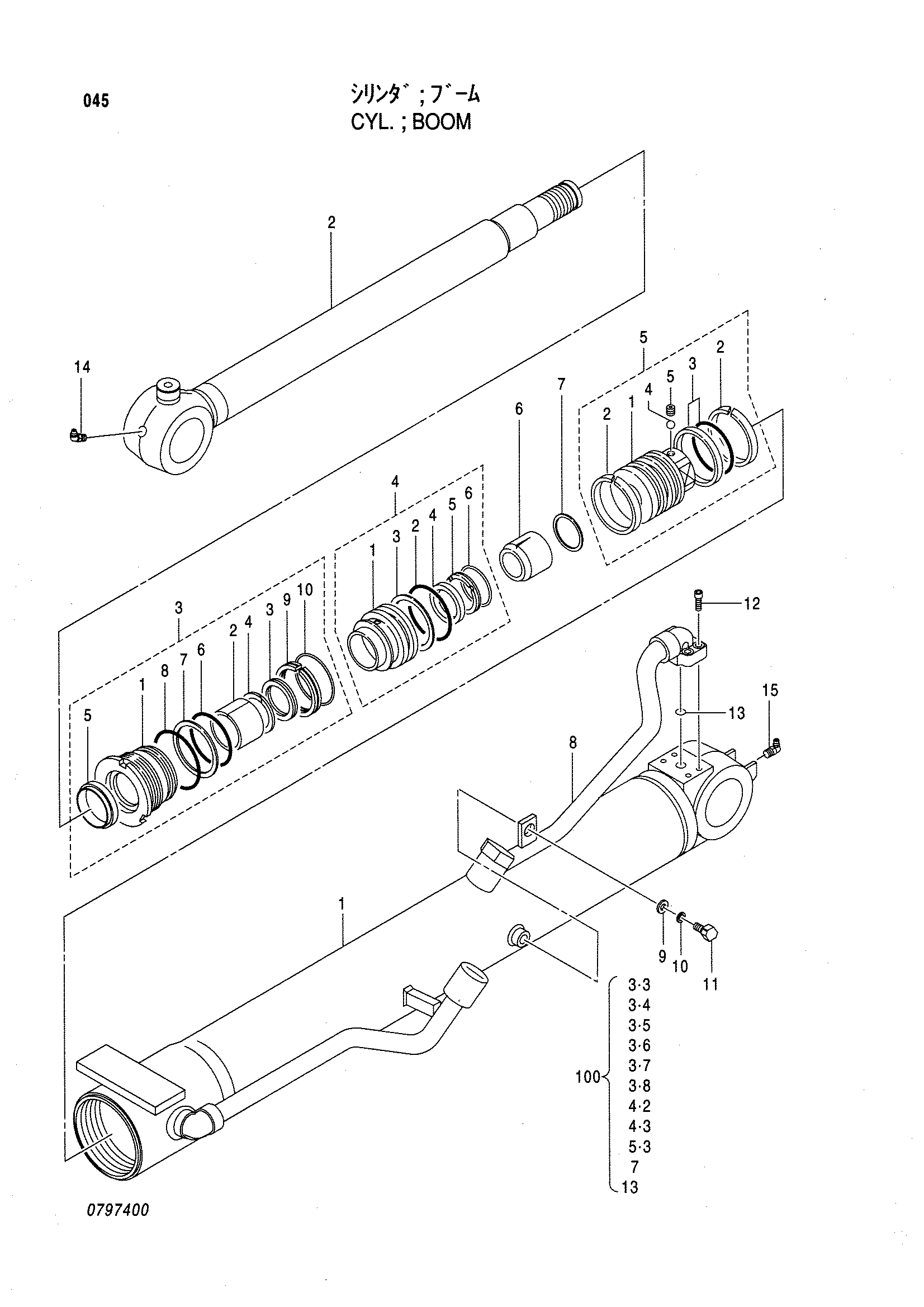

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4434646 | Гидроцилиндр стрелы | 1 | |
| 1 | 0797401 | Труба гидроцилиндра | 1 |
| 2 | 0797402 | Шток поршня | 1 |
| 3 | 0797403 | Головка гидроцилиндра | 1 |
| 3-1 | 0654203 | Головка гидроцилиндра | 1 |
| 3-2 | 0479203 | Втулка | 1 |
| 3-3 | 0656704 | U-образная манжета | 1 |
| 3-4 | 0663102 | Опорное кольцо | 1 |
| 3-5 | 0662802 | Грязесъёмное кольцо | 1 |
| 3-6 | 0654206 | Уплотнительное кольцо | 1 |
| 3-7 | 0478707 | Опорное кольцо | 1 |
| 3-8 | 0478708 | Уплотнительное кольцо | 1 |
| 3-9 | 0478709 | Разъём | 1 |
| 3-10 | 0478710 | Ограничитель | 1 |
| 4 | 0797404 | Фиксатор | 1 |
| 4-1 | 0654207 | Фиксатор | 1 |
| 4-2 | 0654208 | Уплотнительное кольцо | 1 |
| 4-3 | 0478707 | Опорное кольцо | 1 |
| 4-4 | 0495803 | Кольцо амортизатор | 1 |
| 4-5 | 0495804 | Проставка | 1 |
| 4-6 | 0495805 | Ограничитель | 1 |
| 5 | 0797406 | Поршень | 1 |
| 5-1 | 0654209 | Поршень | 1 |
| 5-2 | 0478717 | Направляющее кольцо | 2 |
| 5-3 | 0478718 | Уплотнительное кольцо | 1 |
| 5-4 | 0478719 | Стальной шарик | 1 |
| 5-5 | 0479214 | Установочный винт | 1 |
| 6 | 0797407 | Амортизирующий подшипник | 1 |
| 7 | 0735102 | Регулировочная шайба | 1 |
| 8 | 0797408 | Трубка | 1 |
| 9 | 0479104 | Шайба | 1 |
| 10 | 0662904 | Пружинная шайба | 1 |
| 11 | 0797409 | Болт | 1 |
| 12 | 0654214 | Болт с внутренним шестигранником | 4 |
| 13 | 0654215 | Уплотнительное кольцо | 1 |
| 14 | 0429921 | Пресс-маслёнка | 1 |
| 15 | 0481204 | Пресс-маслёнка | 1 |
| 100 | 0654216 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
