Поршневой насос (2/2) — HITACHI EX40UR-2C

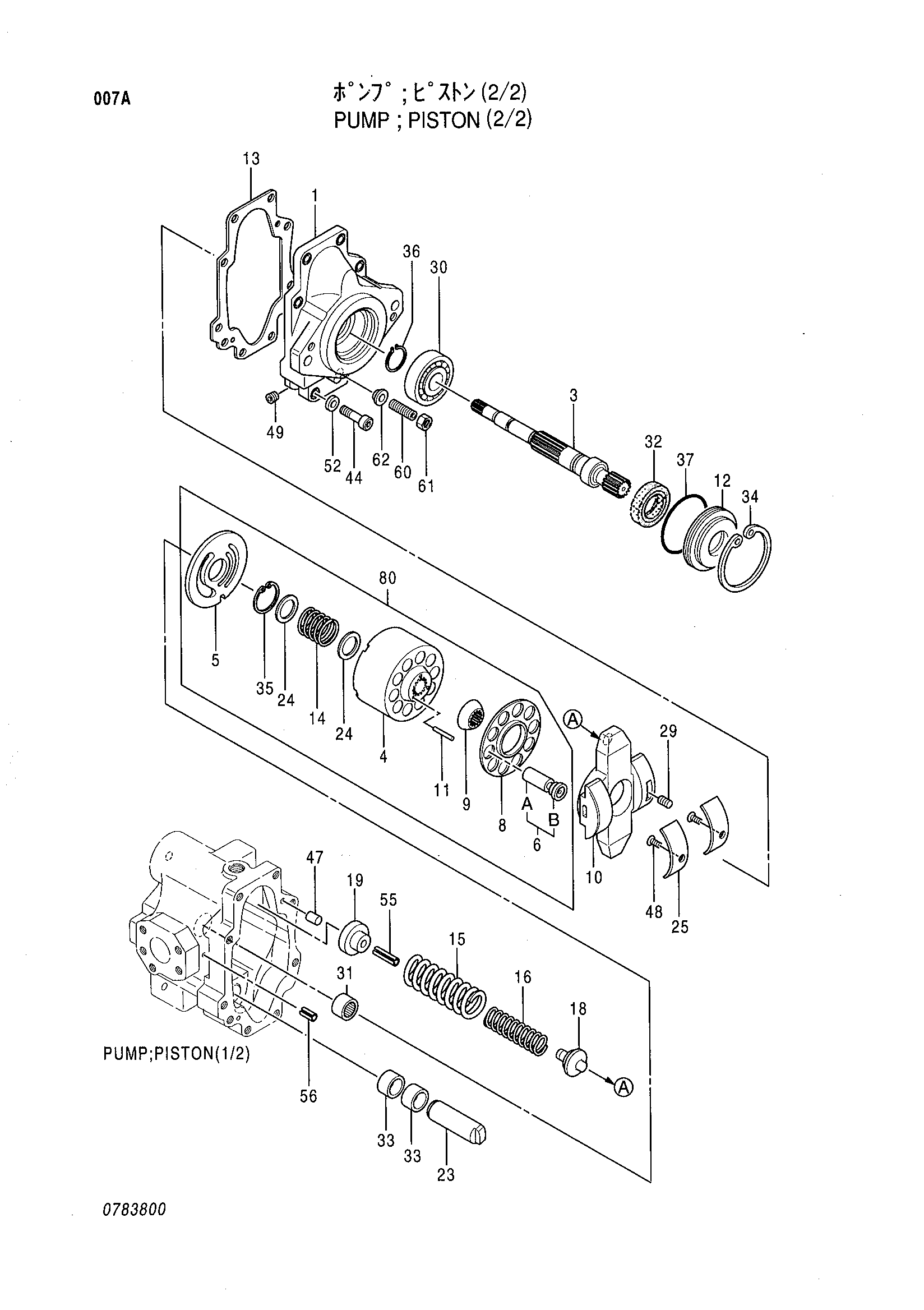

Заводская схема «Поршневой насос (2/2)» для HITACHI EX40UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4399045 | Поршневой насос | 1 | |
| 1 | 0665301 | Корпус | 1 |
| 3 | 0630602 | Вал | 1 |
| 6 | 4345904 | Поршень в сборе | 10 |
| 8 | 0630603 | Держатель | 1 |
| 9 | 0630604 | Держатель | 1 |
| 10 | 0665302 | Пластина | 1 |
| 11 | 0429810 | Неедле | 3 |
| 12 | 0630606 | Держатель | 1 |
| 13 | 0630607 | Манжета | 1 |
| 14 | 0630608 | Пружина | 1 |
| 15 | 0648101 | Пружина | 1 |
| 16 | 0630610 | Пружина | 1 |
| 18 | 0630611 | Держатель | 1 |
| 19 | 0630612 | Направляющая пружины | 1 |
| 23 | 0630613 | Поршень | 1 |
| 24 | 0630614 | Фиксатор | 2 |
| 25 | 0665304 | Втулка | 1 |
| 29 | 0630504 | Кхоке | 1 |
| 30 | 0429817 | Шариковый подшипник | 1 |
| 31 | 0429818 | Игольчатый подшипник | 1 |
| 32 | 0630618 | Масляное уплотнение | 1 |
| 33 | 0630619 | Подшипник | 2 |
| 34 | 988850 | Стопорное кольцо | 1 |
| 35 | 991342 | Стопорное кольцо | 1 |
| 36 | 942517 | Стопорное кольцо | 1 |
| 37 | A811075 | Уплотнительное кольцо | 1 |
| 44 | 0630620 | Болт с внутренним шестигранником | 8 |
| 47 | 0630621 | Палец | 2 |
| 48 | 0429825 | Винт | 2 |
| 49 | 0427007 | Пробка | 2 |
| 52 | A590910 | Пружинная шайба | 8 |
| 55 | 0630622 | Пружинный штифт | 1 |
| 56 | 0429826 | Пружинный штифт | 1 |
| 60 | 0630508 | Винт | 1 |
| 61 | 0630509 | Гайка | 1 |
| 62 | 0630510 | Уплотнительная шайба | 1 |
| 80 | 4448088 | Комплект гидроцилиндр. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
