Смещаемый стрела (1) — HITACHI EX40UR-2C

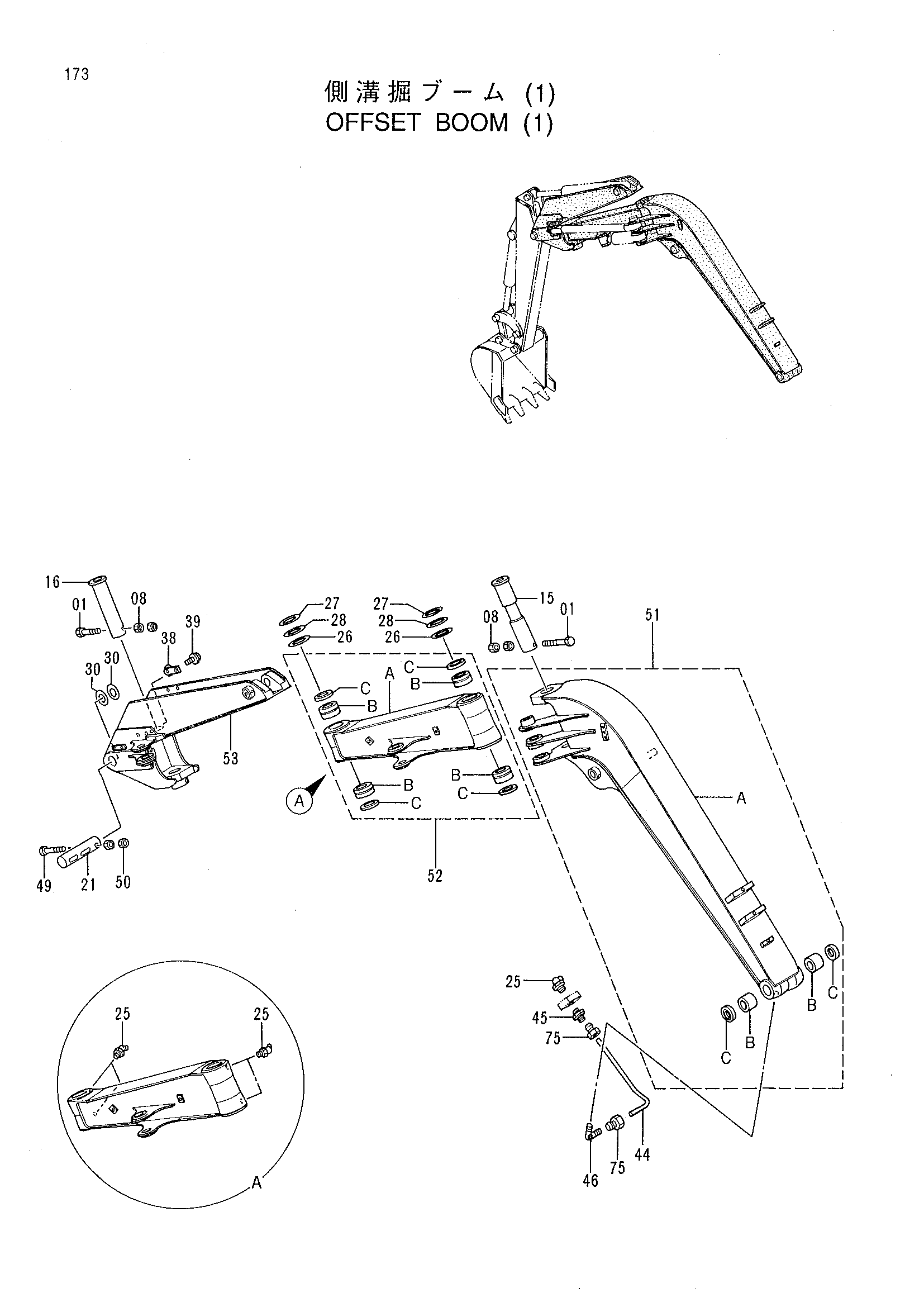

Заводская схема «Смещаемый стрела (1)» для HITACHI EX40UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J971604 | Болт | 2 |
| 08 | J231216 | Гайка | 4 |
| 15 | 3059888 | Палец | 1 |
| 16 | 3059659 | Палец | 1 |
| 21 | 3059889 | Палец | 1 |
| 25 | J75581 | Пресс-маслёнка | 5 |
| 26 | 4350892 | Регулировочная шайба 1.6 | 2 |
| 27 | 4292661 | Регулировочная шайба 1.0 | 2 |
| 28 | 4292660 | Регулировочная шайба 2.0 | 2 |
| 30 | 4291272 | Регулировочная шайба 0.8 | 2 |
| 38 | 9744689 | Кронштейн | 1 |
| 39 | J090830 | Болт с шайбой | 2 |
| 44 | 4313829 | Трубка | 1 |
| 45 | 4130168 | Штуцер трубки | 1 |
| 46 | 4130174 | Штуцер трубки | 1 |
| 49 | J971080 | Болт | 1 |
| 50 | J231210 | Гайка | 2 |
| 51 | 8058639 | Стрела в сборе | 1 |
| 51A | 5004166 | Стрела | 1 |
| 51B | 4311845 | Втулка | 2 |
| 51C | 4246939 | Пылезащитное уплотнение | 2 |
| 52 | 8058640 | Стрела верхний в сборе | 1 |
| 52A | 6013988 | Стрела верхний | 1 |
| 52B | 4313468 | Втулка | 4 |
| 52C | 4071199 | Пылезащитное уплотнение | 4 |
| 53 | 6013990 | Стойка гидроцилиндр | 1 |
| 75 | 4145030 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
