Основные гидролинии (1) — HITACHI EX40UR-2C

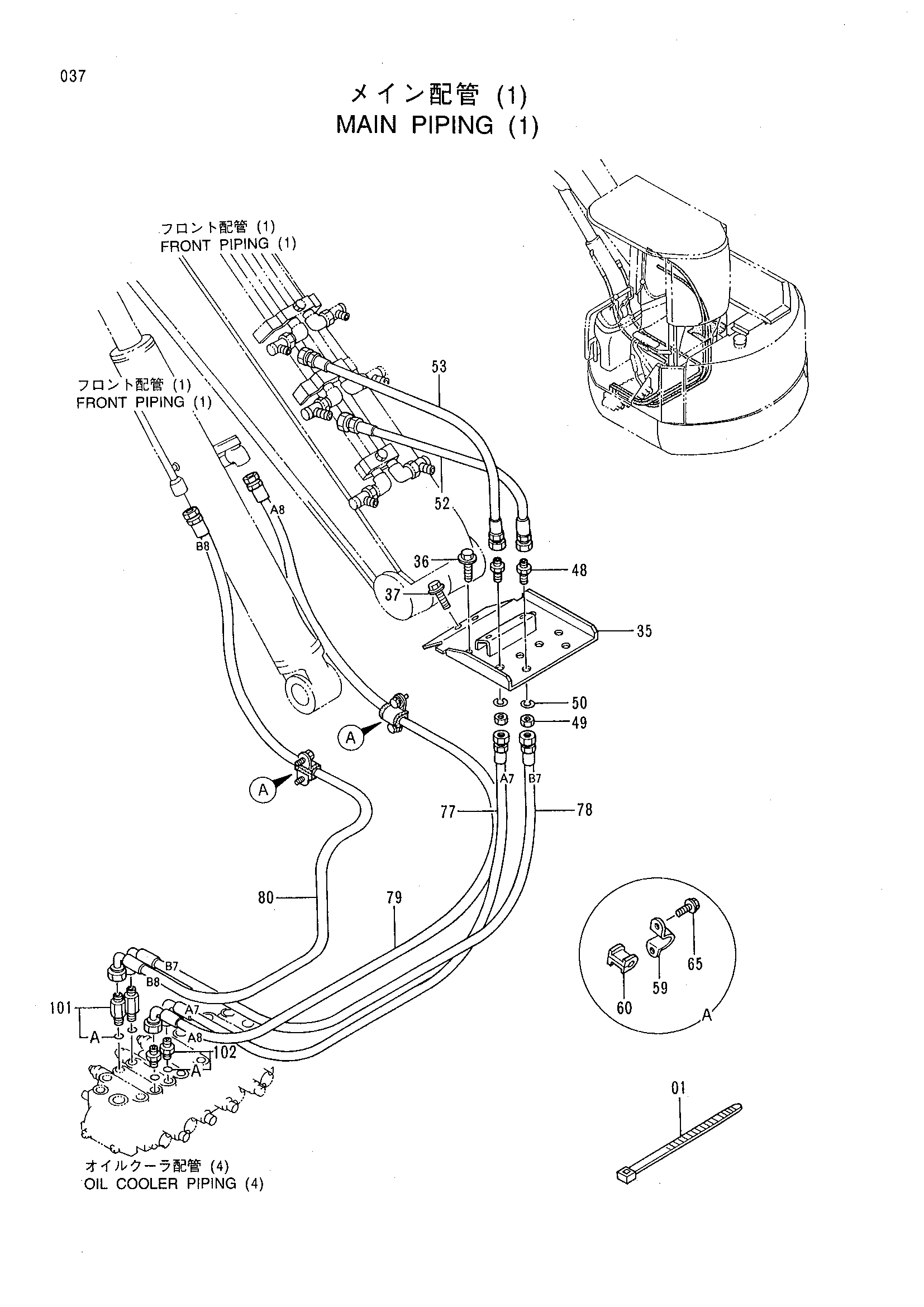

Заводская схема «Основные гидролинии (1)» для HITACHI EX40UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4121859 | Ленточный зажим | 5 |
| 35 | 8055461 | Кронштейн | 1 |
| 36 | J061030 | Болт с шайбой | 2 |
| 37 | J061225 | Болт с шайбой | 2 |
| 48 | 4202532 | Адаптер | 2 |
| 49 | 4202531 | Гайка | 2 |
| 50 | J252216 | Пружинная шайба | 2 |
| 52 | 4352668 | Шланг | 1 |
| 53 | 4352669 | Шланг | 1 |
| 59 | 4288710 | Хомут | 2 |
| 60 | 4288709 | Резиновая втулка | 2 |
| 65 | J050820 | Болт с шайбой | 4 |
| 77 | 4349089 | Шланг | 1 |
| 78 | 4349090 | Шланг | 1 |
| 79 | 4368131 | Шланг | 1 |
| 80 | 4368132 | Шланг | 1 |
| 101 | 4276967 | Адаптер | 2 |
| 101A | 4506418 | Уплотнительное кольцо | 1 |
| 102 | 4200469 | Адаптер | 2 |
| 102A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
