Навес группа — HITACHI EX40UR-2C

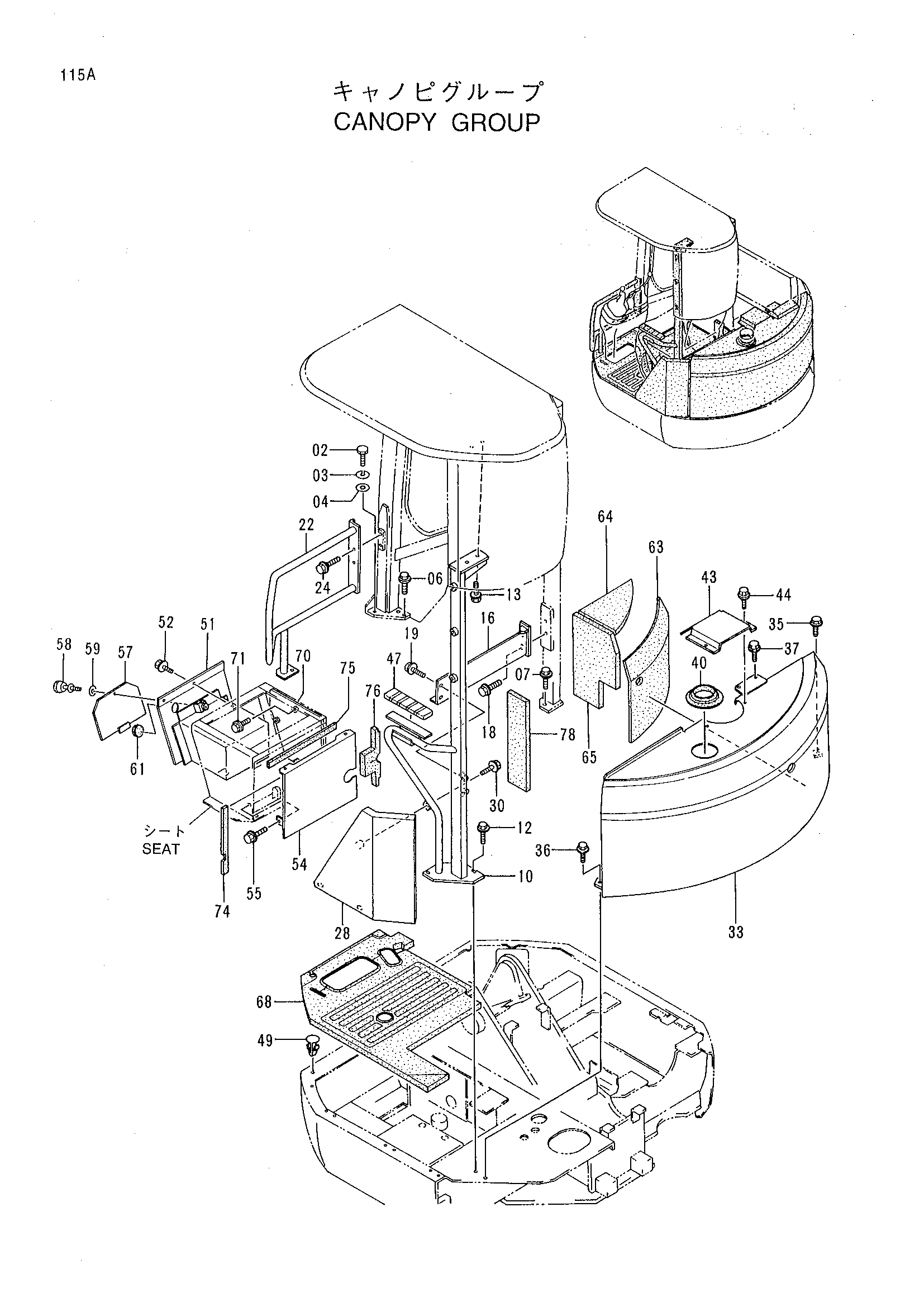

Заводская схема «Навес группа» для HITACHI EX40UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J971640 | Болт | 1 |
| 03 | J252216 | Пружинная шайба | 1 |
| 04 | J254016 | Шайба | 1 |
| 06 | J051240 | Болт с шайбой | 2 |
| 07 | J051235 | Болт с шайбой | 1 |
| 10 | 7024382 | Поле | 1 |
| 12 | J051235 | Болт с шайбой | 3 |
| 13 | J051230 | Болт с шайбой | 2 |
| 16 | 9742238 | Кронштейн | 1 |
| 18 | J051020 | Болт с шайбой | 2 |
| 19 | J061030 | Болт с шайбой | 2 |
| 22 | 7028216 | Стойка | 1 |
| 24 | J051020 | Болт с шайбой | 2 |
| 28 | 8058708 | Крышка | 1 |
| 30 | J051020 | Болт с шайбой | 1 |
| 33 | 6015363 | Крышка бак | 1 |
| 35 | J051030 | Болт с шайбой | 1 |
| 36 | J051045 | Болт с шайбой | 1 |
| 37 | J051025 | Болт с шайбой | 2 |
| 40 | 3062966 | Резиновая втулка | 1 |
| 43 | 8058769 | Крышка | 1 |
| 44 | J050818 | Винт | 2 |
| 47 | 4313283 | Опора рукоять | 1 |
| 49 | 4296301 | Пробка | 1 |
| 51 | 8061666 | Короб | 1 |
| 52 | J050816 | Болт с шайбой | 2 |
| 54 | 8061653 | Крышка | 1 |
| 55 | J050816 | Болт с шайбой | 1 |
| 57 | 9743935 | Крышка | 1 |
| 58 | 4305513 | Винт | 1 |
| 59 | J253108 | Плоская шайба | 1 |
| 61 | 4349711 | Резиновая втулка | 1 |
| 63 | 4358004 | Резиновая прокладка | 1 |
| 64 | 4331816 | Резиновая прокладка | 1 |
| 65 | 4331817 | Резиновая прокладка | 1 |
| 68 | 4332417 | Коврик пола | 1 |
| 70 | 8062960 | Крышка | 1 |
| 71 | J090816 | Болт с шайбой | 4 |
| 74 | 4347605 | Резиновое уплотнение | 1 |
| 75 | 4347606 | Резиновое уплотнение | 1 |
| 76 | 4350278 | Резиновое уплотнение | 1 |
| 78 | 4350472 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
