Навесное оборудование педаль <смещаемый стрела> — HITACHI EX40UR-2C

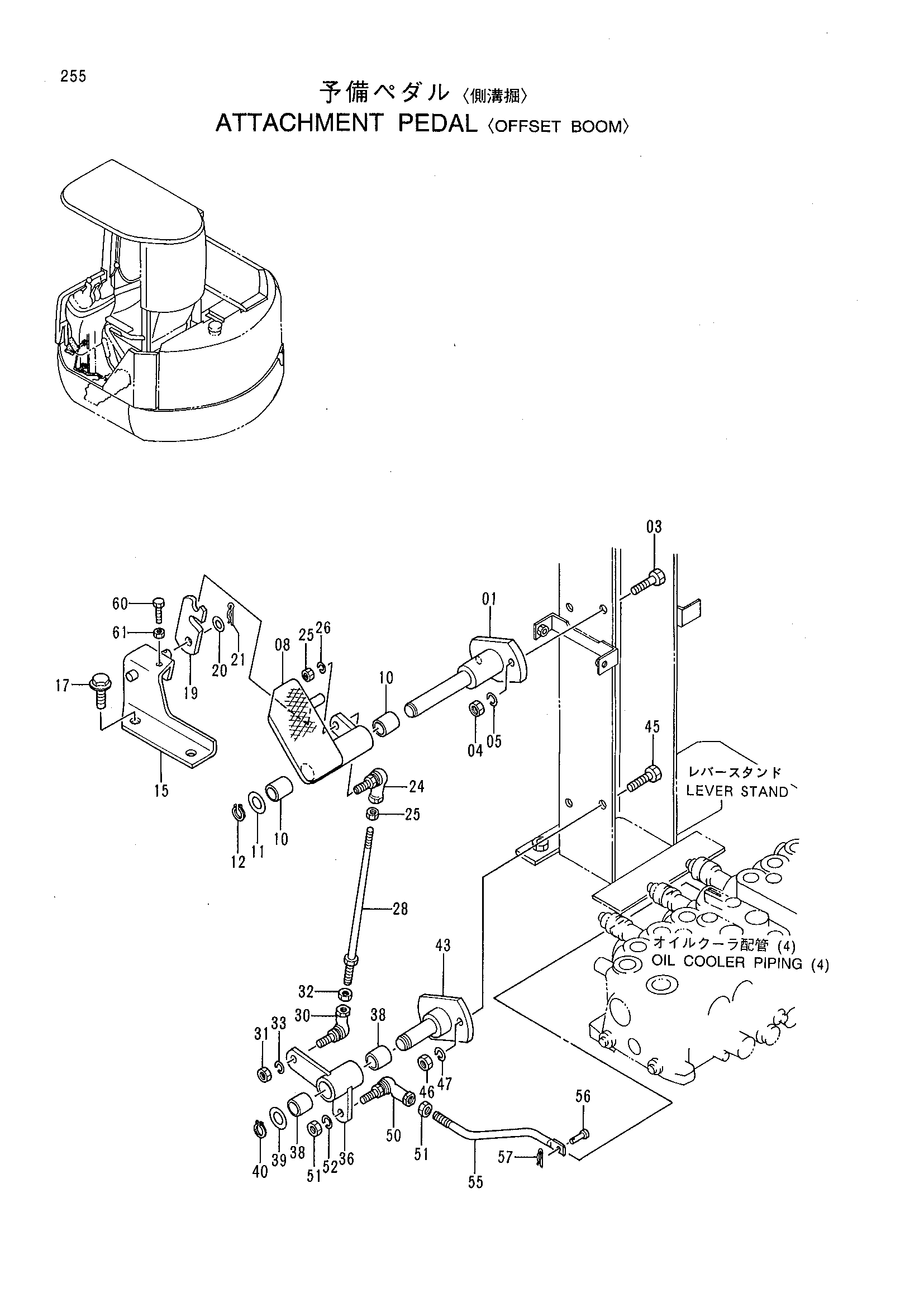

Заводская схема «Навесное оборудование педаль <смещаемый стрела>» для HITACHI EX40UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8061260 | Вал | 1 |
| 03 | J970820 | Болт | 2 |
| 04 | J231108 | Гайка | 2 |
| 05 | J252108 | Пружинная шайба | 2 |
| 08 | 8061261 | Педаль | 1 |
| 10 | 4280301 | Втулка | 2 |
| 11 | 4349694 | Плоская шайба | 1 |
| 12 | 991338 | Стопорное кольцо | 1 |
| 15 | 8061262 | Кронштейн ограничитель | 1 |
| 17 | J051022 | Болт с шайбой | 2 |
| 19 | 4342941 | Рукоять ограничитель | 1 |
| 20 | J253110 | Плоская шайба | 1 |
| 21 | 4022698 | Стопорный палец | 1 |
| 24 | 4287792 | Шарнир | 1 |
| 25 | J231108 | Гайка | 2 |
| 26 | J252108 | Пружинная шайба | 1 |
| 28 | 9743696 | Шток | 1 |
| 30 | 4287793 | Соединение шарик(левый) | 1 |
| 31 | J231108 | Гайка | 1 |
| 32 | M580008 | Гайка (левый) | 1 |
| 33 | J252108 | Пружинная шайба | 1 |
| 36 | 8061264 | Тяга | 1 |
| 38 | 4280301 | Втулка | 2 |
| 39 | J253114 | Плоская шайба | 1 |
| 40 | 991338 | Стопорное кольцо | 1 |
| 43 | 8061263 | Вал | 1 |
| 45 | J970820 | Болт | 2 |
| 46 | J231108 | Гайка | 2 |
| 47 | J252108 | Пружинная шайба | 2 |
| 50 | 4287792 | Шарнир | 1 |
| 51 | J231108 | Гайка | 2 |
| 52 | J252108 | Пружинная шайба | 1 |
| 55 | 4267853 | Шток | 1 |
| 56 | 4279607 | Палец | 1 |
| 57 | 4365839 | Стопорный палец | 1 |
| 60 | 4282875 | Болт | 1 |
| 61 | J231106 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
