Ауто-идле — HITACHI EX40UR-2C

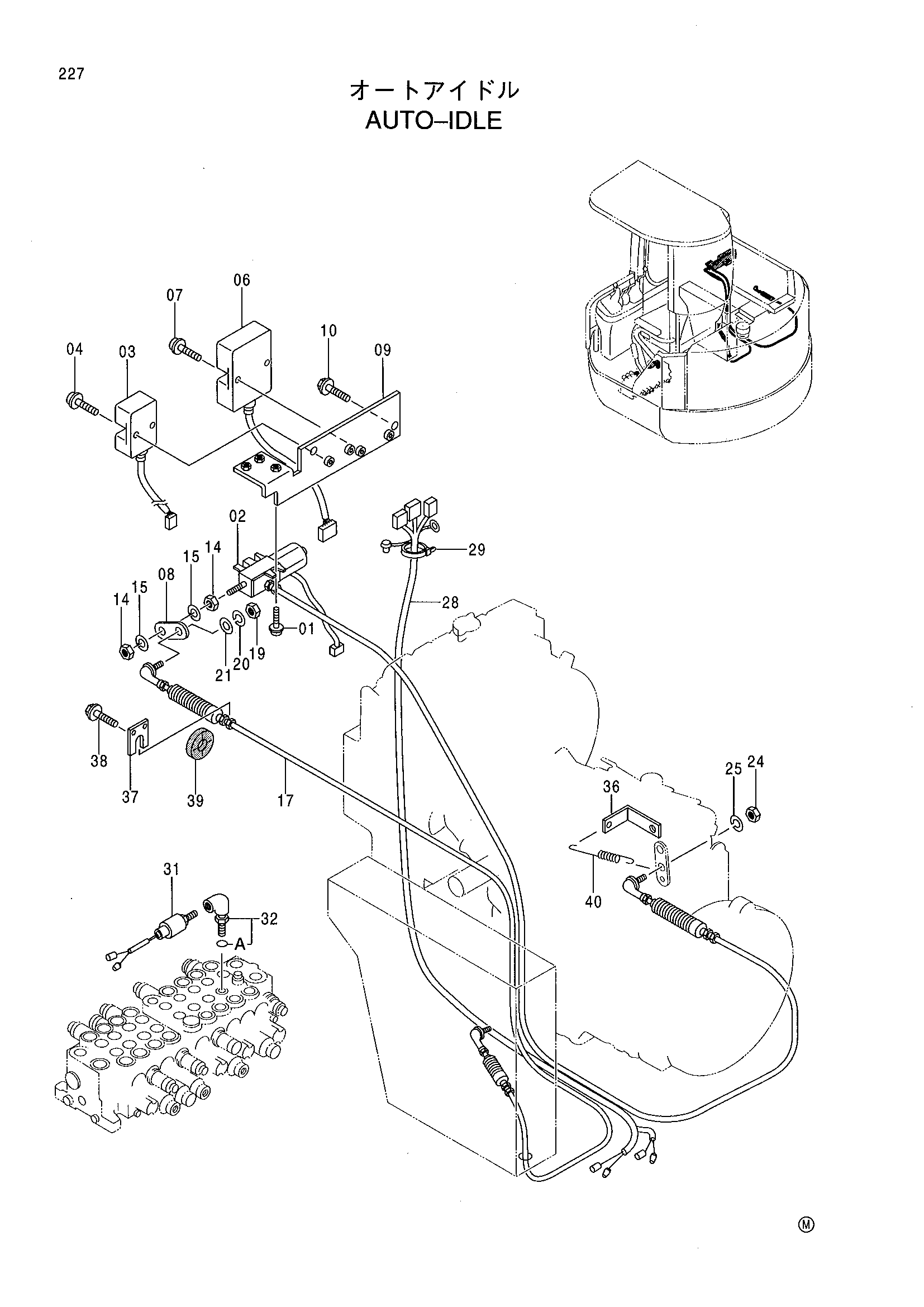

Заводская схема «Ауто-идле» для HITACHI EX40UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J680620 | Винт с шайбой | 3 |
| 02 | 4387027 | Актуатор | 1 |
| 03 | 4289621 | Блок таймер | 1 |
| 04 | J680620 | Винт с шайбой | 2 |
| 06 | 4334164 | Контроллер | 1 |
| 07 | J680620 | Винт с шайбой | 2 |
| 08 | 4376836 | Рычаг | 1 |
| 09 | 8065759 | Кронштейн | 1 |
| 10 | J090820 | Болт с шайбой | 2 |
| 14 | J231106 | Гайка | 2 |
| 15 | J252106 | Пружинная шайба | 2 |
| 17 | 4367382 | Трос управления | 1 |
| 19 | J231105 | Гайка | 1 |
| 20 | J252105 | Пружинная шайба | 1 |
| 21 | J253105 | Плоская шайба | 1 |
| 24 | J231106 | Гайка | 1 |
| 25 | J252106 | Пружинная шайба | 1 |
| 28 | 3079950 | Жгут проводов | 1 |
| 29 | 4323613 | Ленточный зажим | 2 |
| 31 | 4291959 | Выключатель давление | 1 |
| 32 | 4222750 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4368725 | Кронштейн | 1 |
| 37 | 4367383 | Кронштейн | 1 |
| 38 | J090825 | Болт с шайбой | 2 |
| 39 | 4372280 | Резиновая прокладка | 1 |
| 40 | 4387770 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
