Дополнительный трубопроводы (2) <моноблочный стрела> — HITACHI EX40UR-2C

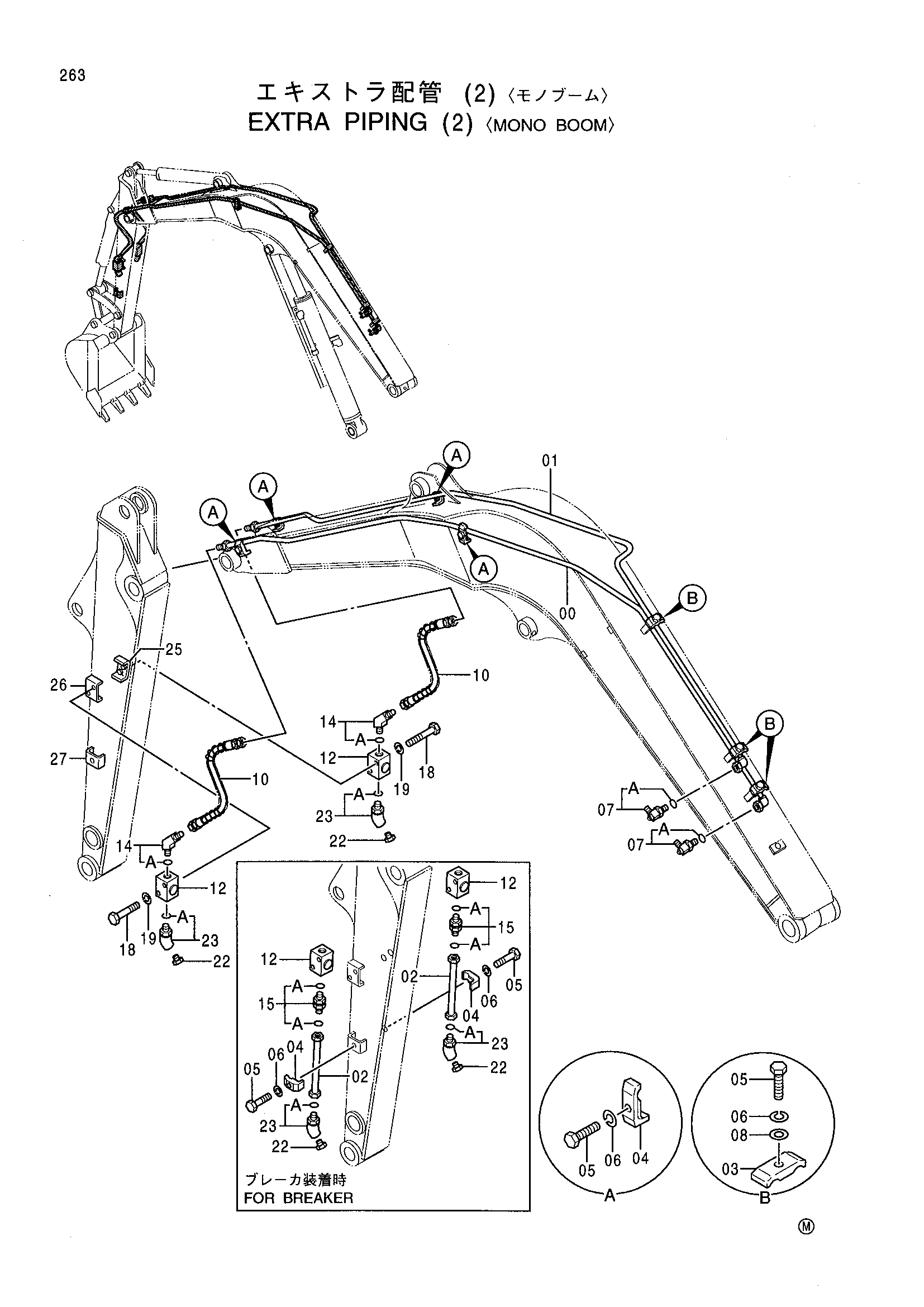

Заводская схема «Дополнительный трубопроводы (2) <моноблочный стрела>» для HITACHI EX40UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8063393 | Трубка | 1 |
| 01 | 8063337 | Трубка | 1 |
| 02 | 9743589 | Трубка | 2 |
| 03 | 4355009 | Хомут трубки | 3 |
| 04 | 4354754 | Хомут трубки | 6 |
| 05 | J971045 | Болт | 9 |
| 06 | J252210 | Пружинная шайба | 9 |
| 07 | 4293264 замена: 4394075 | Соединение свивел | 2 |
| 07 | 4394075 | Соединение свивел | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | J253110 | Плоская шайба | 3 |
| 10 | 4357167 | Шланг | 2 |
| 12 | 4287721 | Запорный клапан | 2 |
| 14 | 4200326 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4276850 | Адаптер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 2 |
| 18 | J960860 | Болт | 4 |
| 19 | J252108 | Пружинная шайба | 4 |
| 22 | 4294858 | Пробка | 2 |
| 23 | 4293263 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 9737006 | Седло винта | 1 |
| 26 | 9737005 | Седло винта | 1 |
| 27 | 9743546 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
