Гидроцилиндр. смещаемый — HITACHI EX40UR-2C

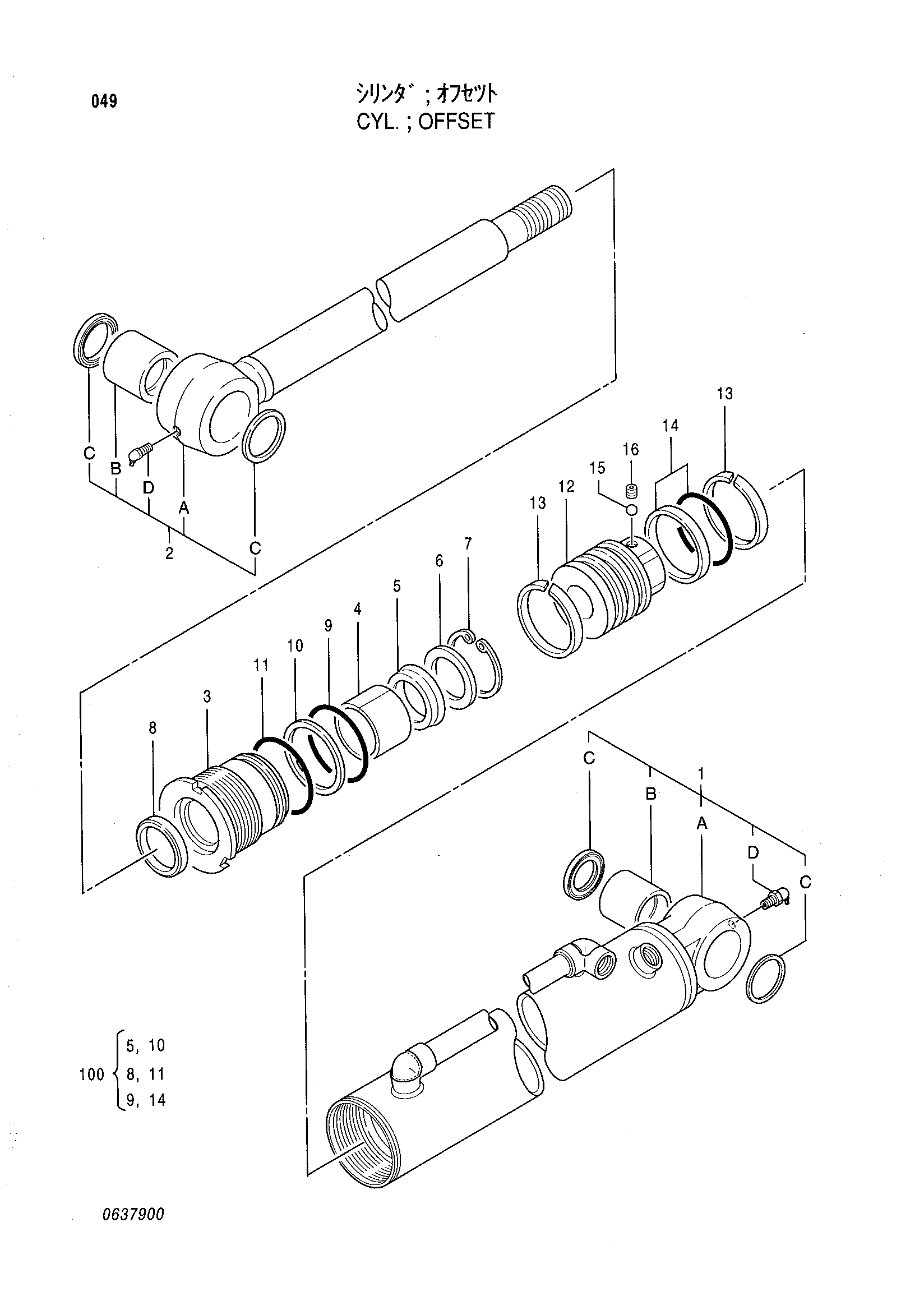

Заводская схема «Гидроцилиндр. смещаемый» для HITACHI EX40UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4330385 | Гидроцилиндр. смещаемый | 1 | |
| 1 | 4348090 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0481001 | Втулка пальца | 1 |
| 1C | 0478912 | Пылезащитное уплотнение | 2 |
| 1D | 0481204 | Пресс-маслёнка | 1 |
| 2 | 4348091 | Шток поршня в сборе | 1 |
| 2B | 0481001 | Втулка пальца | 1 |
| 2C | 0478912 | Пылезащитное уплотнение | 2 |
| 2D | 0481204 | Пресс-маслёнка | 1 |
| 3 | 0481601 | Головка гидроцилиндра | 1 |
| 4 | 0479002 | Втулка | 1 |
| 5 | 0480903 | U-образная манжета | 1 |
| 6 | 0481602 | Манжета | 1 |
| 7 | 0481603 | Стопорное кольцо | 1 |
| 8 | 0479006 | Грязесъёмное кольцо | 1 |
| 9 | 0478712 | Уплотнительное кольцо | 1 |
| 10 | 0478903 | Опорное кольцо | 1 |
| 11 | 0478706 | Уплотнительное кольцо | 1 |
| 12 | 0481604 | Поршень | 1 |
| 13 | 0478909 | Направляющее кольцо | 2 |
| 14 | 0478910 | Кольцо уплотнение в сборе | 1 |
| 15 | 0429917 | Стальной шарик | 1 |
| 16 | 0479012 | Установочный винт | 1 |
| 100 | 4305870 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
