Гидролинии рабочего оборудования (1) — HITACHI EX40UR-2C

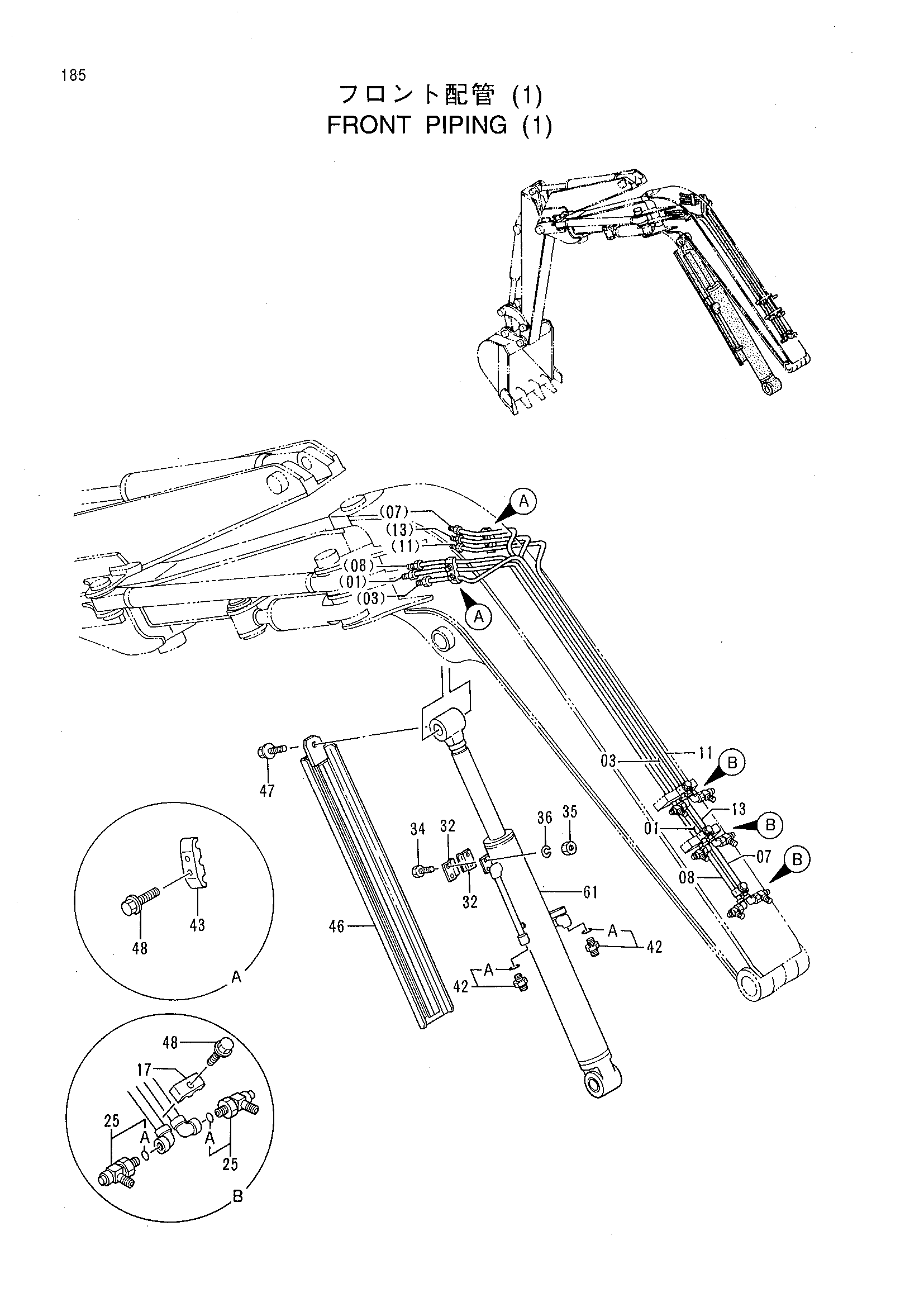

Заводская схема «Гидролинии рабочего оборудования (1)» для HITACHI EX40UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8058913 | Трубка | 1 |
| 03 | 8058914 | Трубка | 1 |
| 07 | 8052956 | Трубка | 1 |
| 08 | 8052957 | Трубка | 1 |
| 11 | 8053292 | Трубка | 1 |
| 13 | 8053290 | Трубка | 1 |
| 17 | 4331314 | Хомут трубки | 3 |
| 25 | 4293264 замена: 4394075 | Соединение свивел | 6 |
| 25 | 4394075 | Соединение свивел | 6 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4275521 | Пластина | 2 |
| 34 | J970820 | Болт | 4 |
| 35 | J231108 | Гайка | 4 |
| 36 | J252108 | Пружинная шайба | 4 |
| 42 | 4200469 | Адаптер | 2 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4331313 | Хомут трубки | 2 |
| 46 | 8059019 | Крышка | 1 |
| 47 | J051225 | Болт с шайбой | 1 |
| 48 | J050835 | Болт с шайбой | 7 |
| 61 | 4323905 | Гидроцилиндр стрелы | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
