Управление педаль (смещаемый стрела) — HITACHI EX40UR-2C

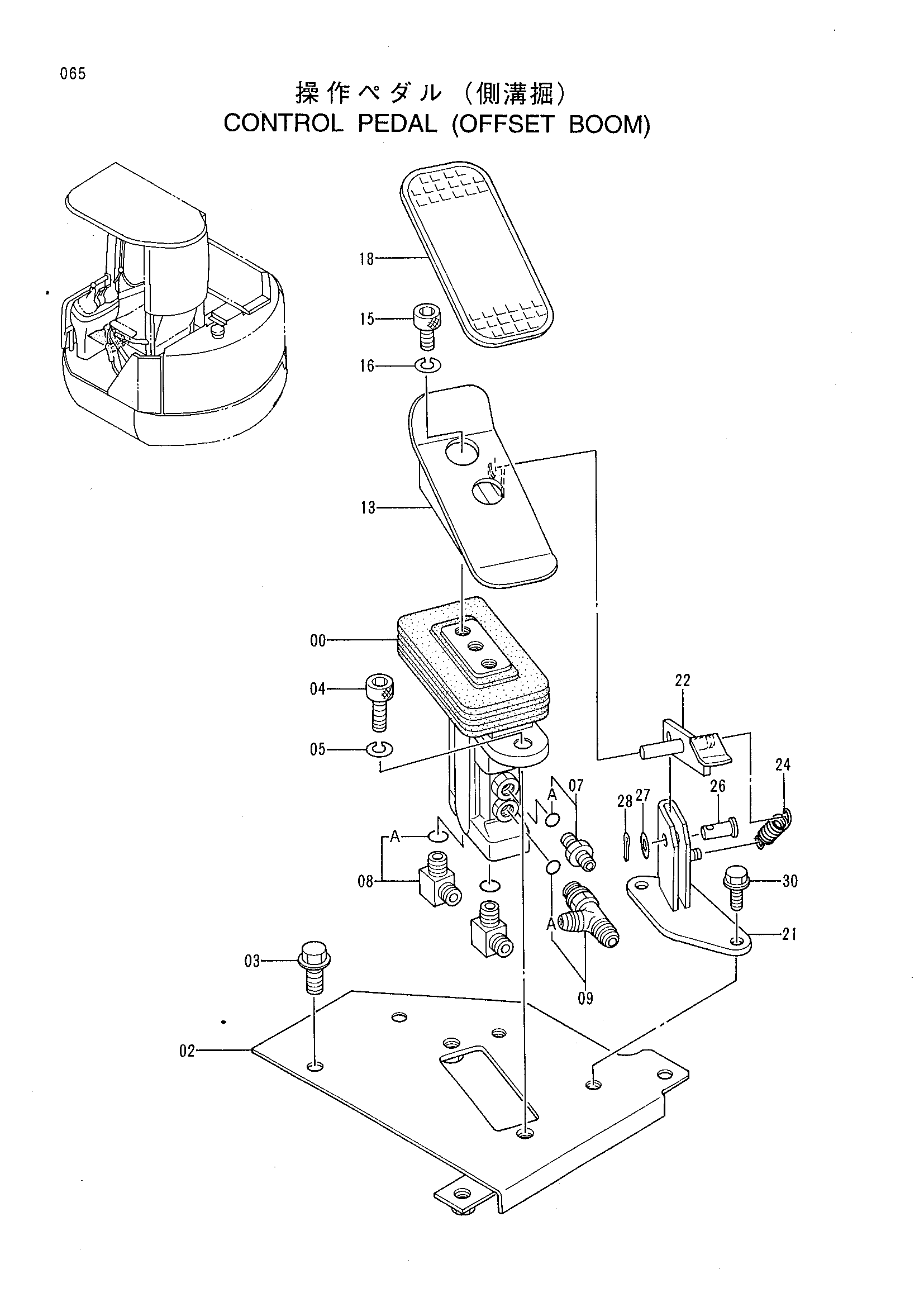

Заводская схема «Управление педаль (смещаемый стрела)» для HITACHI EX40UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330467 | Пилотный клапан | 1 |
| 02 | 8062026 | Пластина | 1 |
| 03 | J051025 | Болт с шайбой | 3 |
| 04 | J771030 | Болт с внутренним шестигранником | 2 |
| 05 | J252210 | Пружинная шайба | 2 |
| 07 | 4200465 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4154670 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4222018 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 8061569 | Педаль | 1 |
| 15 | J771020 | Болт с внутренним шестигранником | 2 |
| 16 | J252210 | Пружинная шайба | 2 |
| 18 | 4340159 | Крышка | 1 |
| 21 | 8061570 | Кронштейн | 1 |
| 22 | 8061571 | Ограничитель | 1 |
| 24 | 4279604 | Пружина | 1 |
| 26 | 4287795 | Палец | 1 |
| 27 | J253110 | Плоская шайба | 1 |
| 28 | A763016 | Шплинт | 1 |
| 30 | J050822 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
