Моноблочный стрела опора (2) — HITACHI EX40UR-2

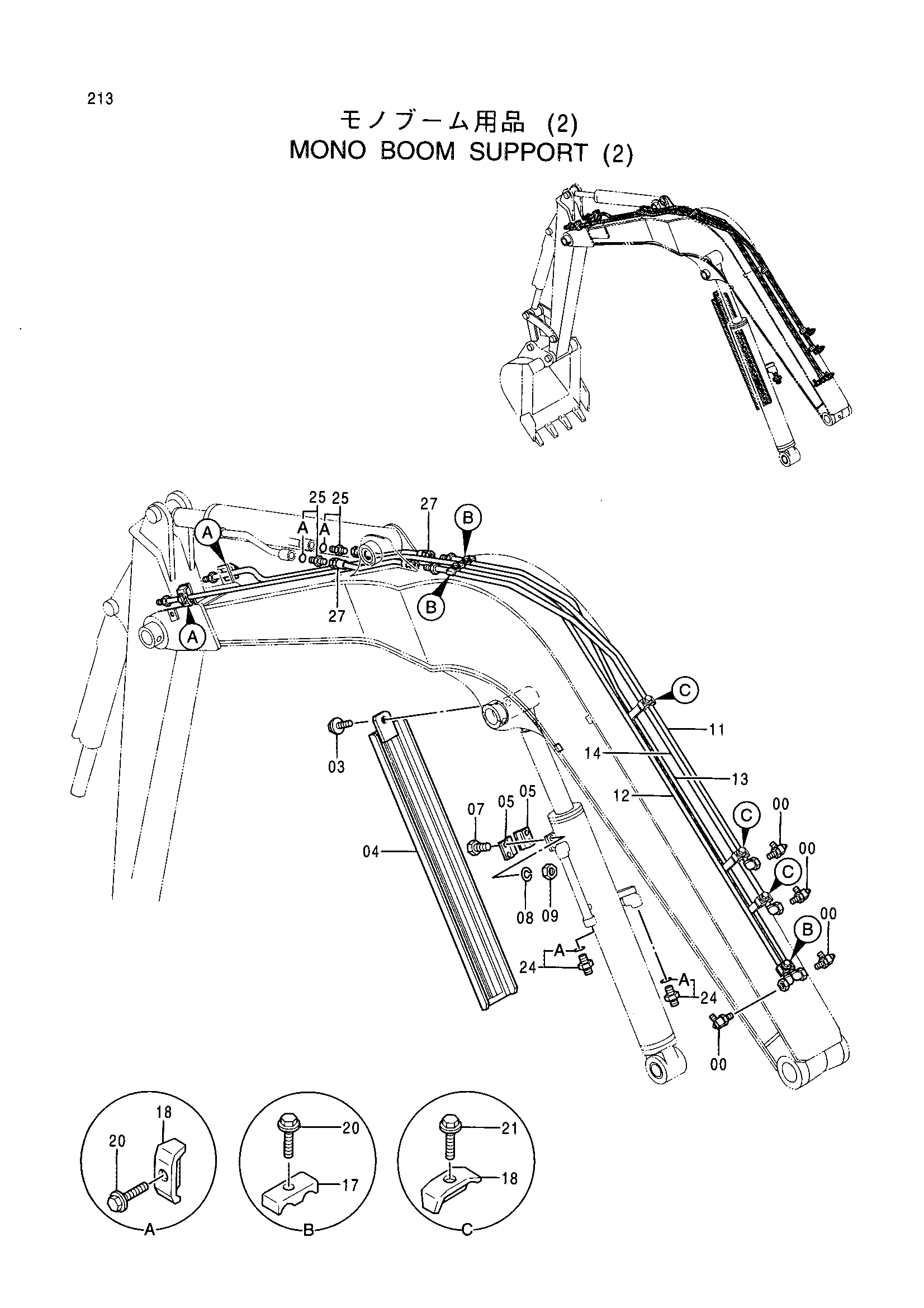

Заводская схема «Моноблочный стрела опора (2)» для HITACHI EX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4293264 | Соединение свивел | 4 |
| 03 | J051225 | Болт с шайбой | 1 |
| 04 | 8059019 | Крышка | 1 |
| 05 | 4275521 | Пластина | 2 |
| 07 | J960820 | Болт | 4 |
| 08 | J252108 | Пружинная шайба | 4 |
| 09 | J231108 | Гайка | 4 |
| 11 | 8063320 | Трубка | 1 |
| 12 | 8063321 | Трубка | 1 |
| 13 | 8063323 | Трубка | 1 |
| 14 | 8063333 | Трубка | 1 |
| 17 | 4331314 | Хомут трубки | 3 |
| 18 | 4331315 | Хомут трубки | 5 |
| 20 | J050835 | Болт с шайбой | 5 |
| 21 | J051035 | Болт с шайбой | 3 |
| 24 | 4200469 | Адаптер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4200466 | Адаптер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4354813 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
