Передний трубопроводы (2) — HITACHI EX40UR-2

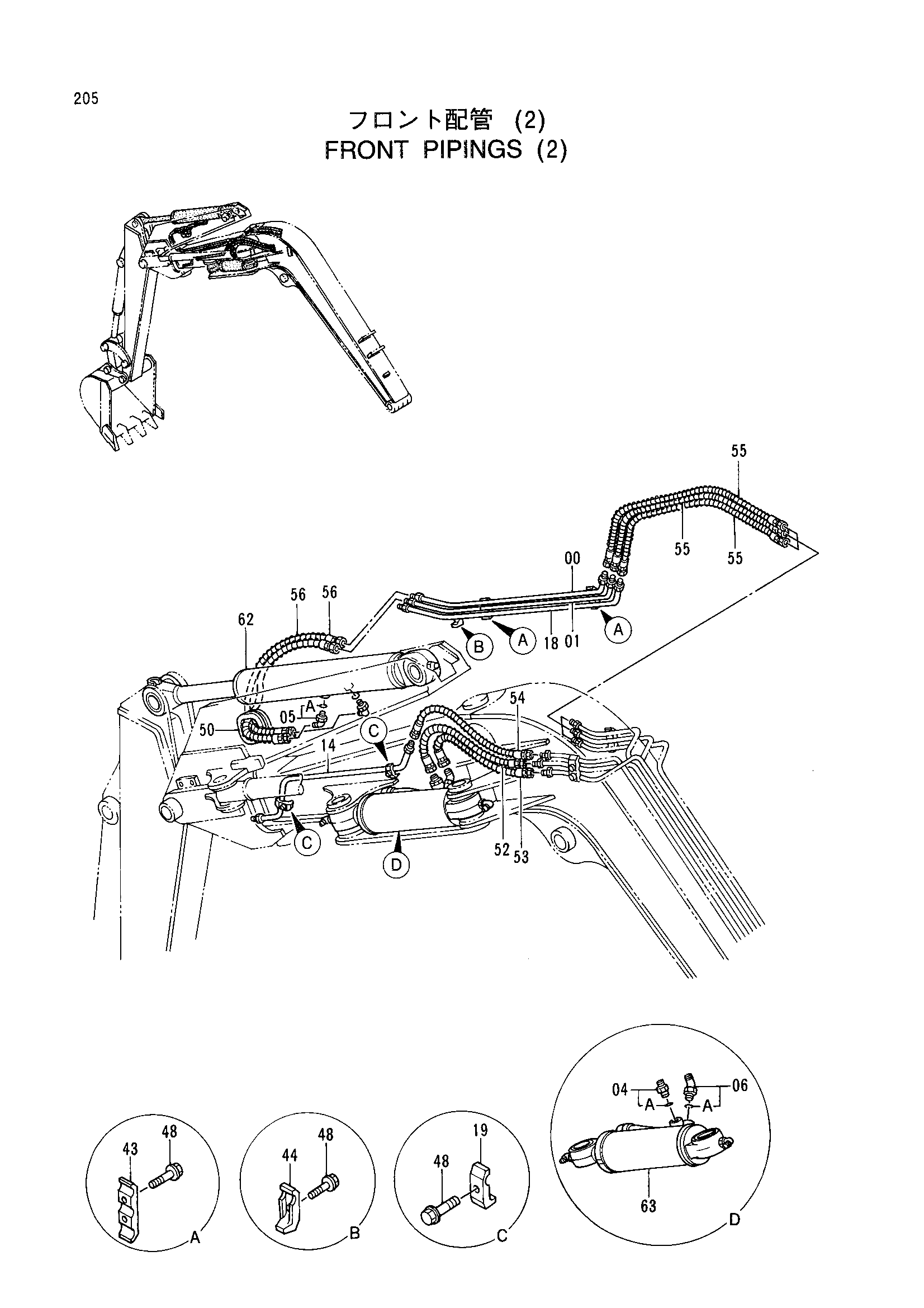

Заводская схема «Передний трубопроводы (2)» для HITACHI EX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8058912 | Трубка | 1 |
| 01 | 8058911 | Трубка | 1 |
| 04 | 4200466 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4190244 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 8053294 | Трубка | 1 |
| 18 | 8053297 | Трубка | 1 |
| 19 | 4331315 | Хомут трубки | 2 |
| 43 | 4312785 | Хомут трубки | 2 |
| 44 | 4138227 | Хомут трубки | 1 |
| 48 | J050835 | Болт с шайбой | 7 |
| 50 | 4257626 | Резиновая втулка | 1 |
| 52 | 4347853 | Шланг | 1 |
| 53 | 4347854 | Шланг | 1 |
| 54 | 4347855 | Шланг | 1 |
| 55 | 4347856 | Шланг | 3 |
| 56 | 4347851 | Шланг | 2 |
| 62 | 4330384 | Гидроцилиндр рукояти | 1 |
| 63 | 4330385 | Гидроцилиндр. смещаемый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
