Масляный радиатор трубопроводы (2) — HITACHI EX40UR-2

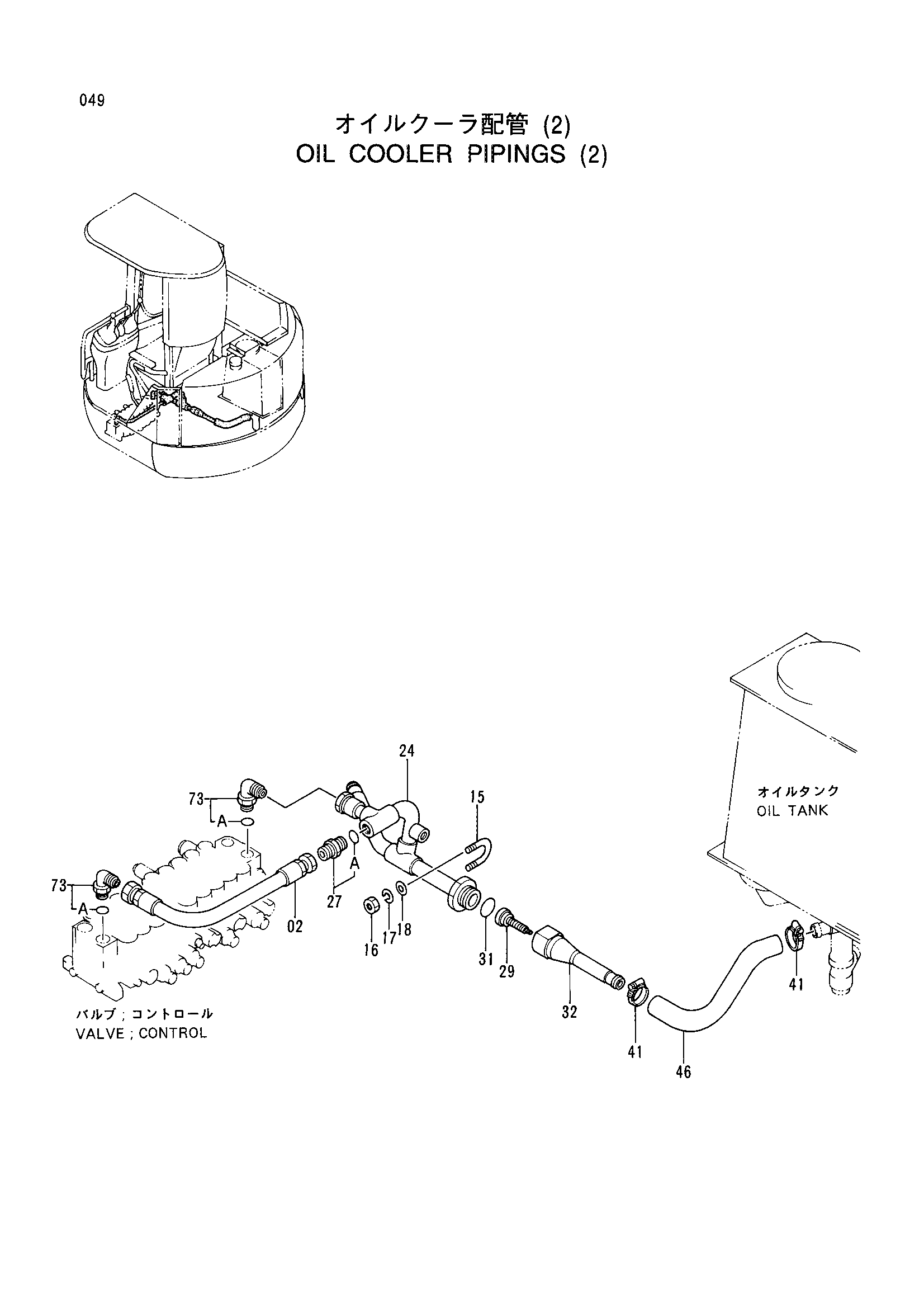

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4348782 | Шланг | 1 |
| 15 | 4280586 | U-образный болт | 1 |
| 16 | J231108 | Гайка | 2 |
| 17 | J252108 | Пружинная шайба | 2 |
| 18 | J253108 | Плоская шайба | 2 |
| 24 | 8062384 | Трубка | 1 |
| 27 | 4182735 | Адаптер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4255212 | Клапан | 1 |
| 31 | 962191 | Уплотнительное кольцо | 1 |
| 32 | 8056204 | Корпус клапан | 1 |
| 41 | 4505243 | Хомут шланга | 2 |
| 46 | 3072332 | Резиновый шланг | 1 |
| 73 | 4156435 | Угловой штуцер | 2 |
| 73A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
