Гидроцилиндр рукояти — HITACHI EX40UR-2

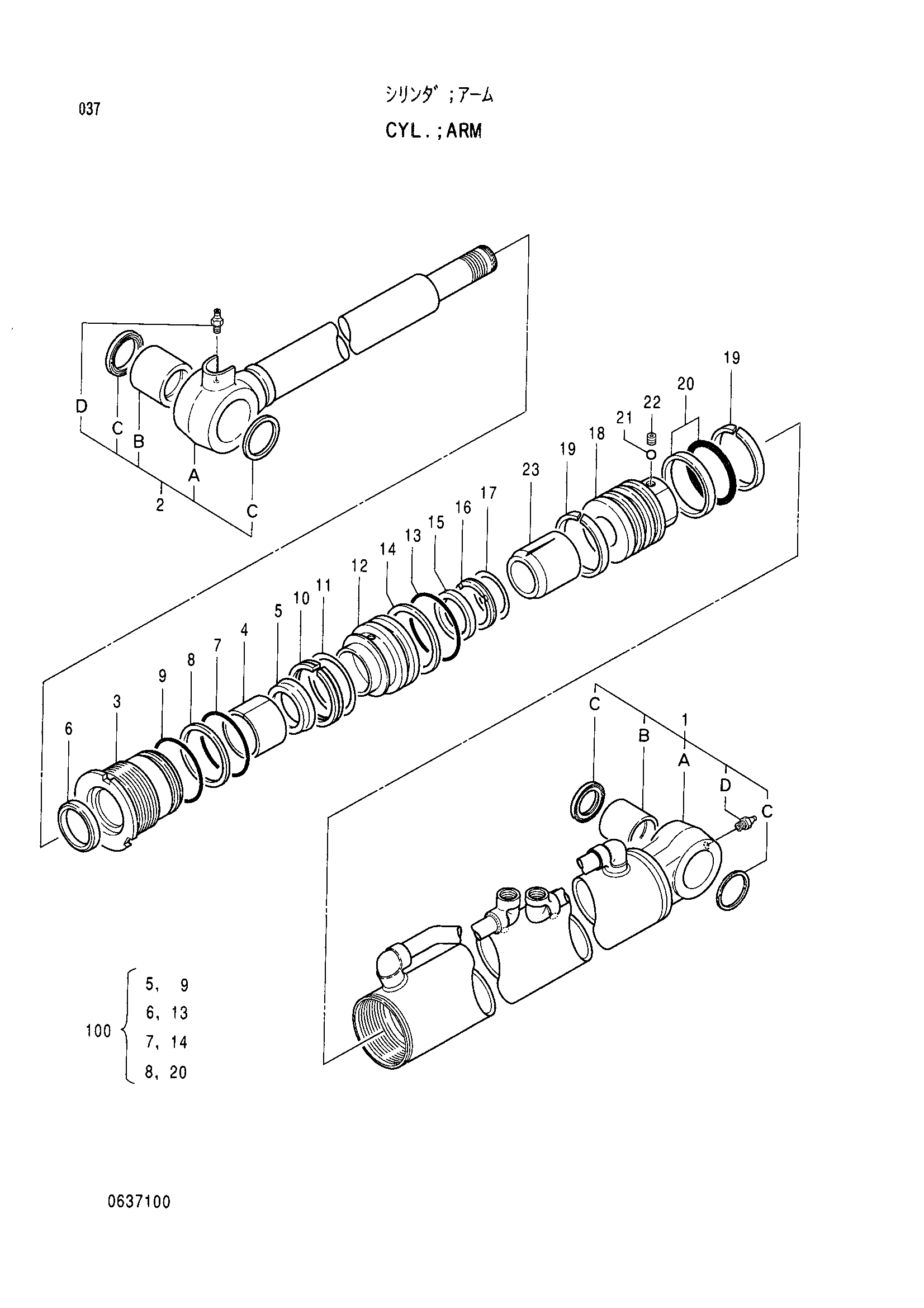

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4330384 | Гидроцилиндр рукояти | 1 | |
| 1 | 4348089 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0478901 | Втулка пальца | 1 |
| 1C | 0478912 | Пылезащитное уплотнение | 2 |
| 1D | 0429920 | Пресс-маслёнка | 1 |
| 2 | 4305803 | Шток поршня в сборе | 1 |
| 2B | 0478901 | Втулка пальца | 1 |
| 2C | 0478912 | Пылезащитное уплотнение | 2 |
| 2D | 0429920 | Пресс-маслёнка | 1 |
| 3 | 0480902 | Головка гидроцилиндра | 1 |
| 4 | 0479002 | Втулка | 1 |
| 5 | 0480903 | U-образная манжета | 1 |
| 6 | 0479006 | Грязесъёмное кольцо | 1 |
| 7 | 0478907 | Уплотнительное кольцо | 1 |
| 8 | 0480904 | Опорное кольцо | 1 |
| 9 | 0478712 | Уплотнительное кольцо | 1 |
| 10 | 0480905 | Разъём | 1 |
| 11 | 0480906 | Ограничитель | 1 |
| 12 | 0480907 | Фиксатор | 1 |
| 13 | 0479007 | Уплотнительное кольцо | 1 |
| 14 | 0480904 | Опорное кольцо | 1 |
| 15 | 0480908 | Кольцо амортизатор | 1 |
| 16 | 0480909 | Проставка | 1 |
| 17 | 0480910 | Ограничитель | 1 |
| 18 | 0480911 | Поршень | 1 |
| 19 | 0480912 | Направляющее кольцо | 2 |
| 20 | 0480913 | Кольцо уплотнение в сборе | 1 |
| 21 | 0429917 | Стальной шарик | 1 |
| 22 | 0479012 | Установочный винт | 1 |
| 23 | 0481401 | Амортизирующий подшипник | 1 |
| 100 | 4305780 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
