Ход трубопроводы — HITACHI EX40UR-2

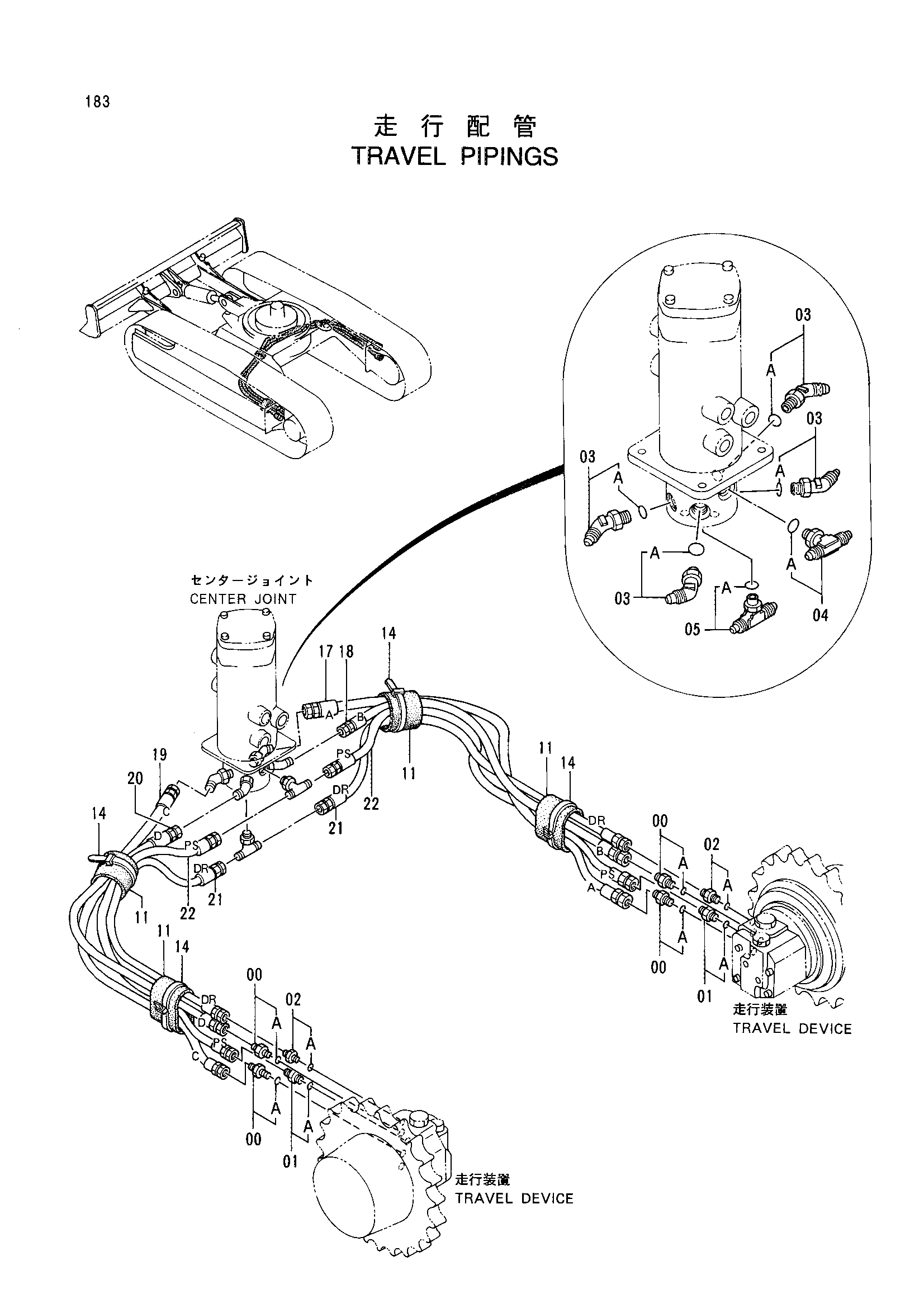

Заводская схема «Ход трубопроводы» для HITACHI EX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210361 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4200465 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4200467 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4279250 | Угловой штуцер | 4 |
| 03A | U10778U | Уплотнительное кольцо | 1 |
| 04 | 4278874 | Тройник | 1 |
| 04A | R26448R | Уплотнительное кольцо | 1 |
| 05 | 4278875 | Тройник | 1 |
| 05A | R26448R | Уплотнительное кольцо | 1 |
| 11 | 4279255 | Крышка | 4 |
| 14 | 4121859 | Ленточный зажим | 4 |
| 17 | 4348242 | Шланг (A) | 1 |
| 18 | 4348243 | Шланг (B) | 1 |
| 19 | 4348244 | Шланг (C) | 1 |
| 20 | 4348245 | Шланг (D) | 1 |
| 21 | 4348246 | Шланг (DR) | 2 |
| 22 | 4348247 | Шланг (PS) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
