Основной трубопроводы (3) — HITACHI EX40UR-2

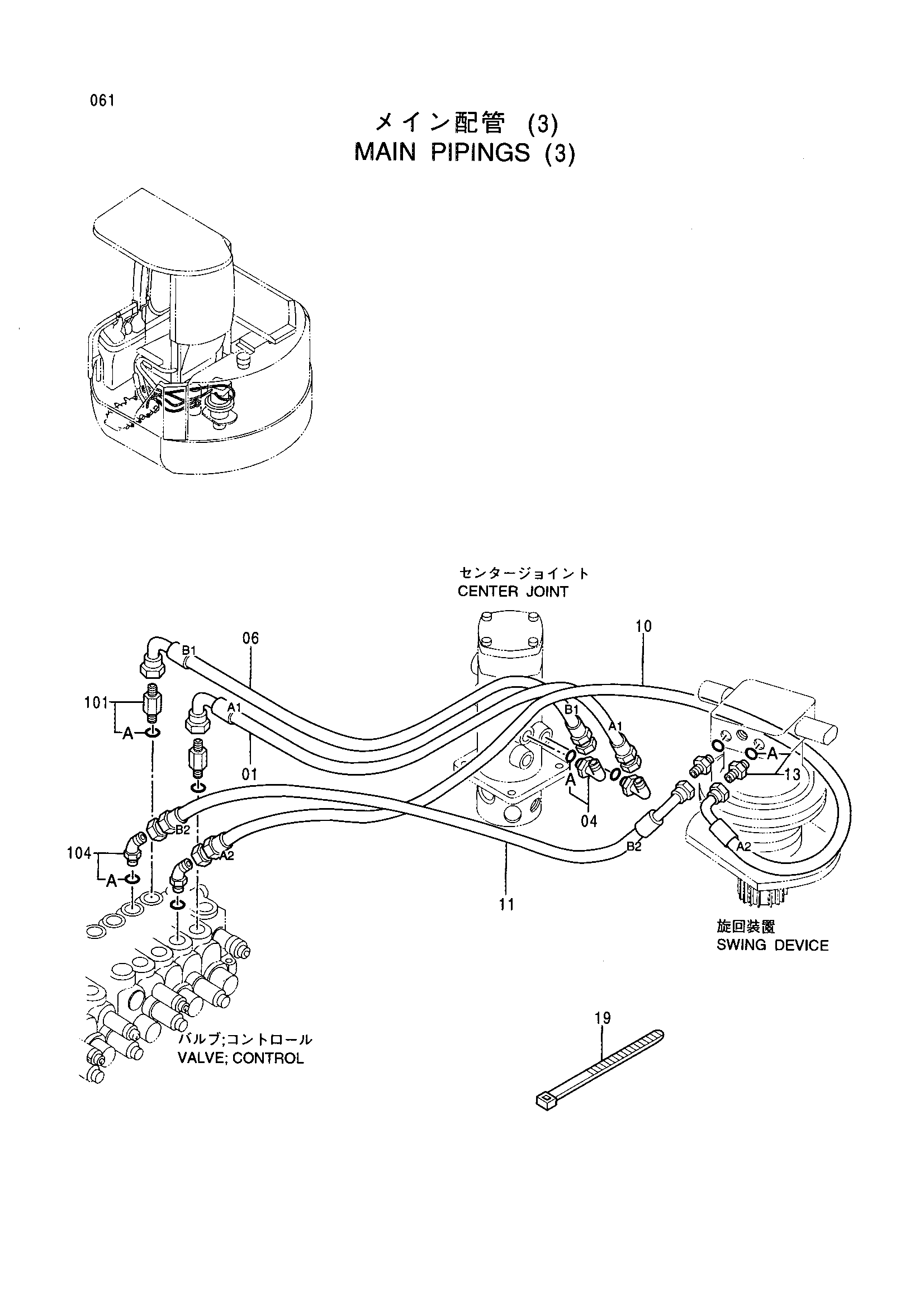

Заводская схема «Основной трубопроводы (3)» для HITACHI EX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4349081 | Шланг (A1) | 1 |
| 04 | 4277654 | Угловой штуцер | 2 |
| 04A | R26448R | Уплотнительное кольцо | 1 |
| 06 | 4349082 | Шланг (B1) | 1 |
| 10 | 4349083 | Шланг (A2) | 1 |
| 11 | 4349084 | Шланг (B2) | 1 |
| 13 | 4200466 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4121859 | Ленточный зажим | 5 |
| 101 | 4276967 | Адаптер | 2 |
| 101A | 4506418 | Уплотнительное кольцо | 1 |
| 104 | 4200474 | Угловой штуцер | 2 |
| 104A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
