Рычаг блокировка — HITACHI EX40UR-2

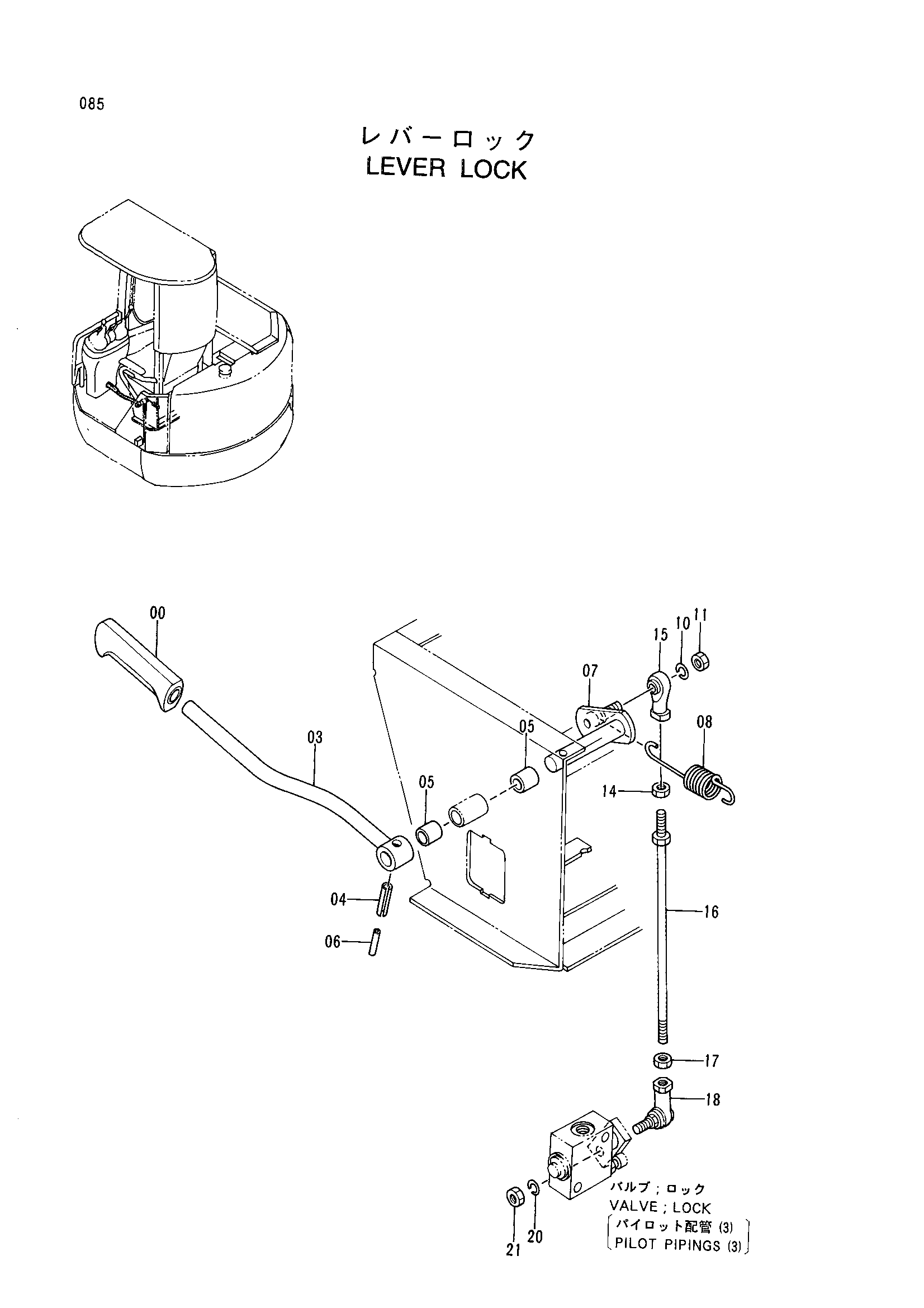

Заводская схема «Рычаг блокировка» для HITACHI EX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3051611 | Рукоятка | 1 |
| 03 | 8053100 | Рычаг блокировка | 1 |
| 04 | 4027427 | Пружинный штифт | 1 |
| 05 | 4280298 | Втулка | 2 |
| 06 | 4213419 | Пружинный штифт | 1 |
| 07 | 8058707 | Вал | 1 |
| 08 | 4309474 | Пружина | 1 |
| 10 | J252108 | Пружинная шайба | 1 |
| 11 | J231108 | Гайка | 1 |
| 14 | J231108 | Гайка | 1 |
| 15 | 4287796 | Концевой шток | 1 |
| 16 | 9742235 | Шток | 1 |
| 17 | M580008 | Гайка (левый) | 1 |
| 18 | 4287793 | Соединение шарик(левый) | 1 |
| 20 | J252108 | Пружинная шайба | 1 |
| 21 | J231108 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
