Пилотный трубопроводы (5-3) — HITACHI EX40UR-2

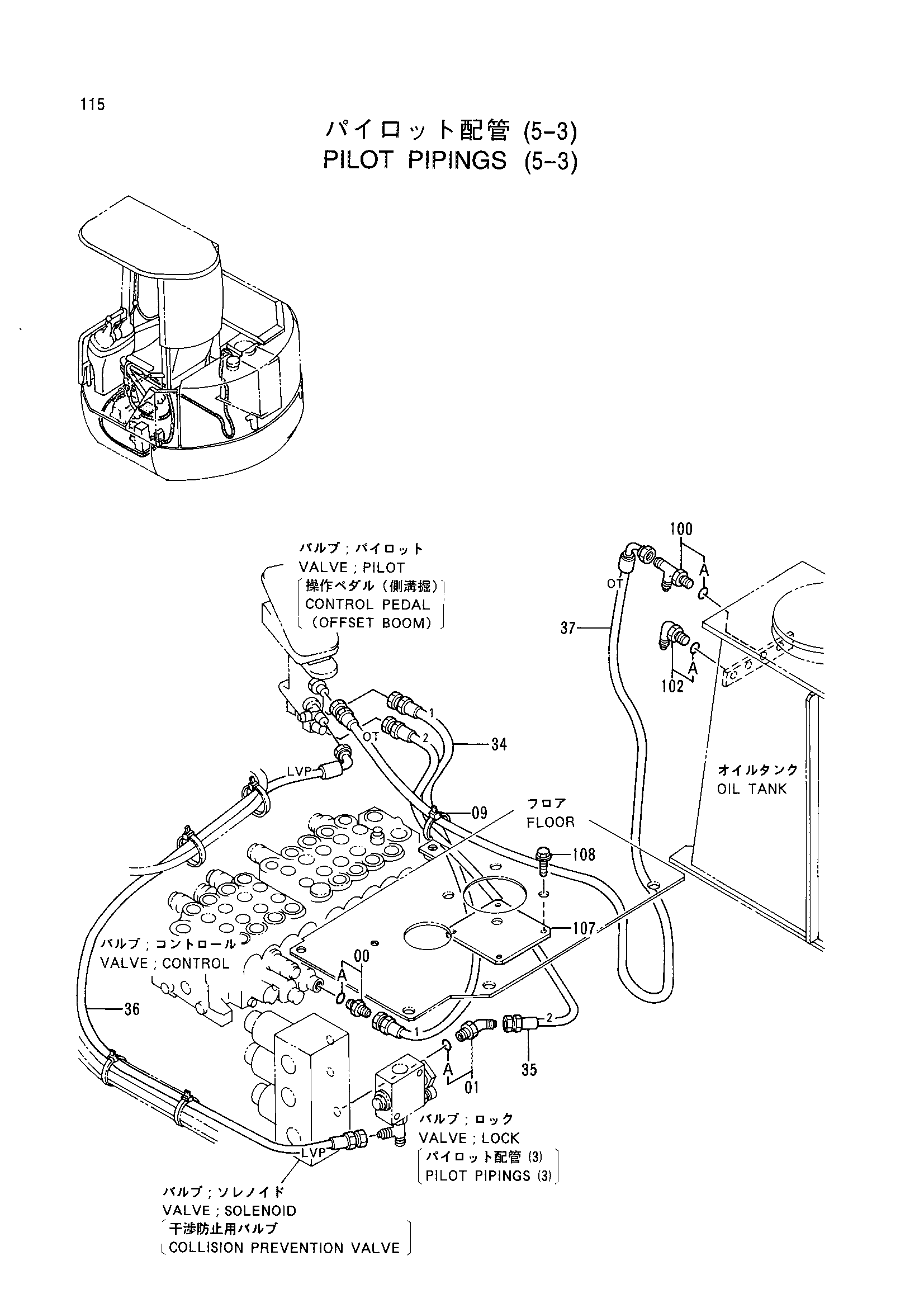

Заводская схема «Пилотный трубопроводы (5-3)» для HITACHI EX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200465 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4193826 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4121859 | Ленточный зажим | 1 |
| 34 | 4348130 | Шланг (1) | 1 |
| 35 | 4348131 | Шланг (2) | 1 |
| 36 | 4348136 | Шланг (LVP) | 1 |
| 37 | 4348137 | Шланг (OT) | 1 |
| 100 | 4269617 | Тройник | 1 |
| 100A | 4509180 | Уплотнительное кольцо | 1 |
| 102 | 4277650 | Угловой штуцер | 1 |
| 102A | 4509180 | Уплотнительное кольцо | 1 |
| 107 | 9743675 | Крышка | 1 |
| 108 | J050816 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
