Топливные трубопроводы — HITACHI EX40UR-2

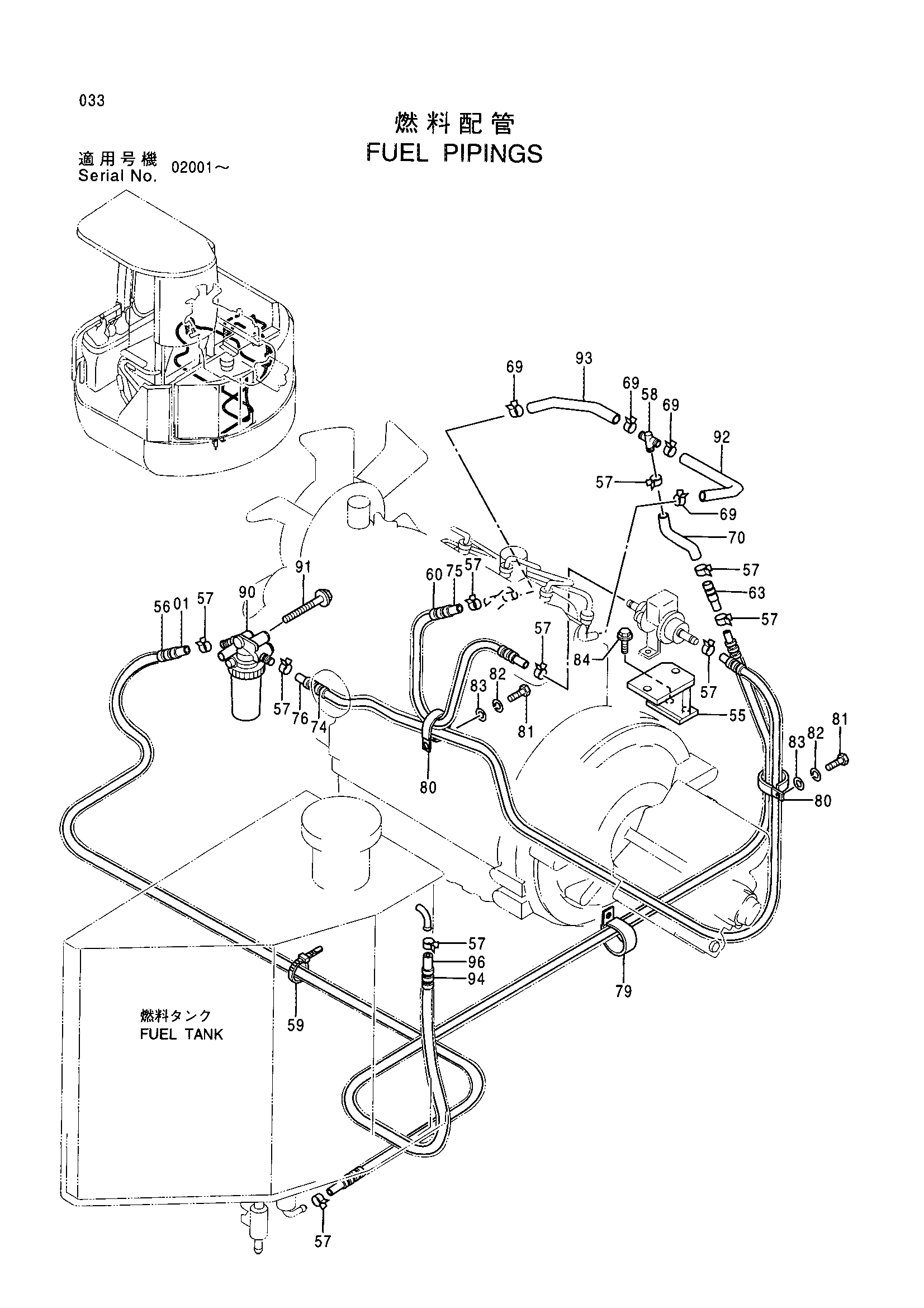

Заводская схема «Топливные трубопроводы» для HITACHI EX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4357996 | Топливный шланг | 1 |
| 55 | 9744507 | Кронштейн | 1 |
| 56 | 4334445 | Трубка | 1 |
| 57 | 4339258 | Хомут шланга | 8 |
| 58 | 4348594 | Тройник | 1 |
| 59 | 4055311 | Ленточный зажим | 5 |
| 60 | 4350503 | Трубка | 1 |
| 63 | 4357998 | Соединение | 1 |
| 69 | 4280436 | Кланп шланг | 4 |
| 70 | 4349593 | Топливный шланг | 1 |
| 74 | 4350506 | Трубка | 1 |
| 75 | 4350504 | Топливный шланг | 1 |
| 76 | 4350505 | Топливный шланг | 1 |
| 79 | 4295004 | Хомут | 1 |
| 80 | 4290136 | Хомут | 2 |
| 81 | J971016 | Болт | 2 |
| 82 | J252210 | Пружинная шайба | 2 |
| 83 | J253110 | Плоская шайба | 2 |
| 84 | J050820 | Болт с шайбой | 2 |
| 90 | 4340285 | Топливный фильтр | 1 |
| 91 | J050870 | Болт с шайбой | 1 |
| 92 | 4346947 | Топливный шланг | 1 |
| 93 | 4346948 | Топливный шланг | 1 |
| 94 | 4348600 | Трубка | 1 |
| 96 | 4334444 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
