Рама — HITACHI EX40UR-2

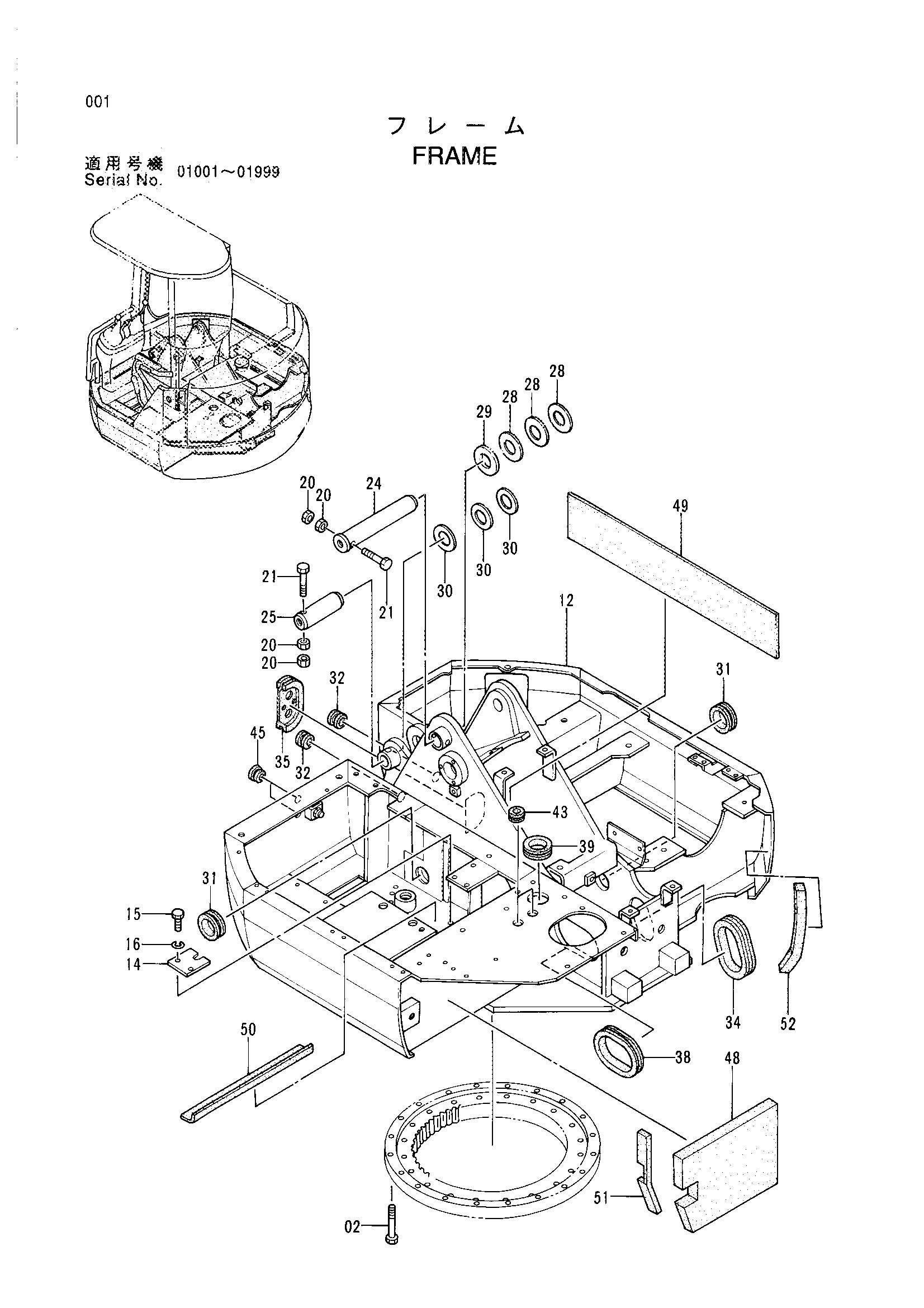

Заводская схема «Рама» для HITACHI EX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J931260 | Болт | 18 |
| 12 | 5004183 | Рама основной | 1 |
| 14 | 4276606 | Ограничитель | 1 |
| 15 | J971225 | Болт | 2 |
| 16 | J252212 | Пружинная шайба | 2 |
| 20 | J231212 | Гайка | 4 |
| 21 | J971290 | Болт | 2 |
| 24 | 3071382 | Палец | 1 |
| 25 | 3059187 | Палец | 1 |
| 28 | 4290990 | Шайба | 3 |
| 29 | 4290991 | Шайба | 1 |
| 30 | 4290992 | Шайба | 3 |
| 31 | 4255530 | Резиновая втулка | 2 |
| 32 | 4196825 | Резиновая втулка | 2 |
| 34 | 4304274 | Резиновая втулка | 1 |
| 35 | 4304275 | Резиновая втулка | 1 |
| 38 | 4304273 | Резиновая втулка | 1 |
| 39 | 4208279 | Резиновая втулка | 1 |
| 43 | 4318753 | Резиновая втулка | 2 |
| 45 | 4195199 | Резиновая втулка | 2 |
| 48 | 4350436 | Резиновая прокладка | 1 |
| 49 | 4350475 | Резиновая прокладка | 1 |
| 50 | 4350477 | Резиновая прокладка | 1 |
| 51 | 4351700 | Резиновая прокладка | 1 |
| 52 | 4351703 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
