Основной трубопроводы (2) — HITACHI EX40UR-2

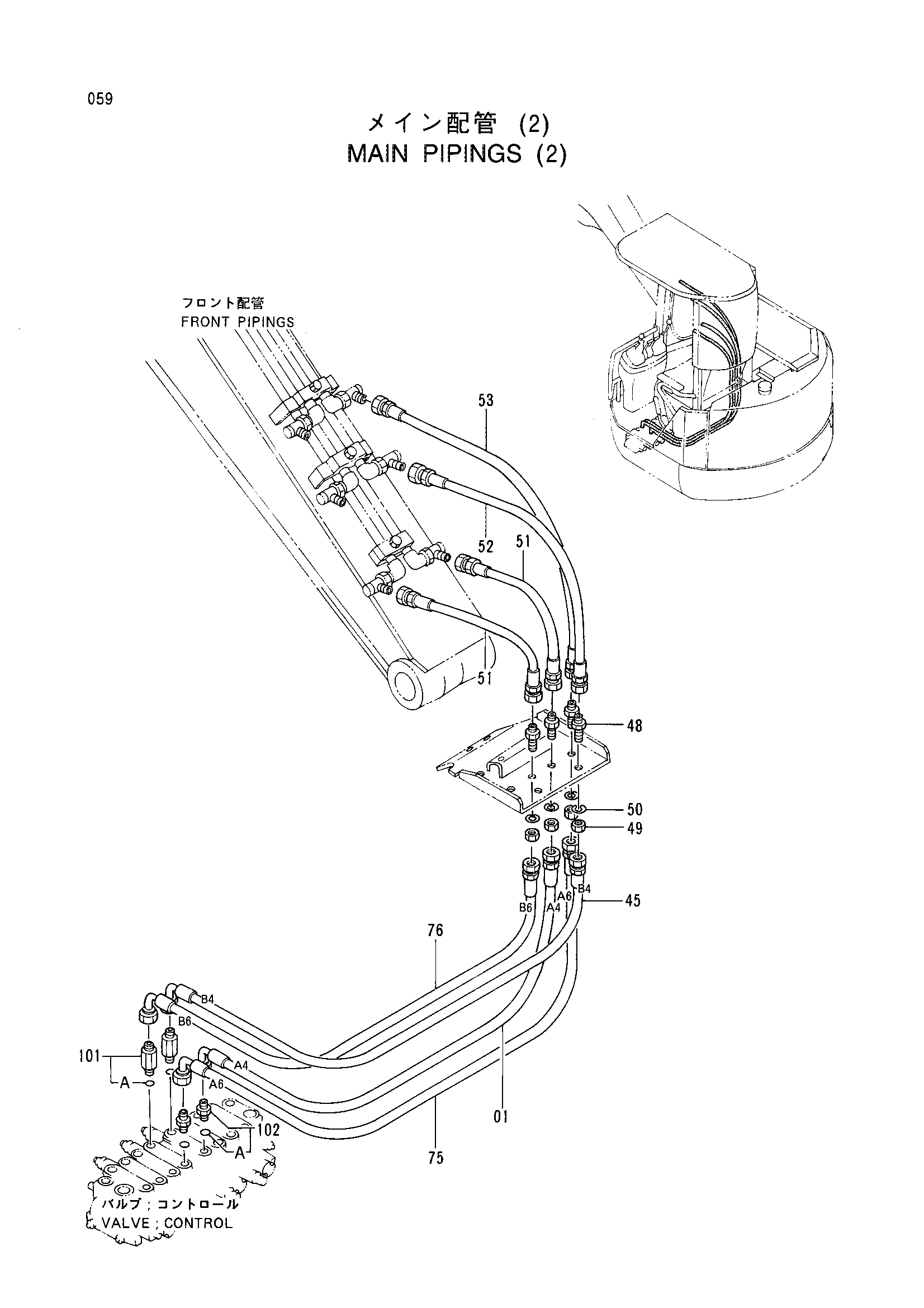

Заводская схема «Основной трубопроводы (2)» для HITACHI EX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4348780 | Шланг (A4) | 1 |
| 45 | 4348781 | Шланг (B4) | 1 |
| 48 | 4202532 | Адаптер | 4 |
| 49 | 4202531 | Гайка | 4 |
| 50 | J252216 | Пружинная шайба | 4 |
| 51 | 4301065 замена: 4352667 | Шланг | 2 |
| 51 | 4352667 | Шланг | 2 |
| 52 | 4313714 замена: 4352668 | Шланг | 1 |
| 52 | 4352668 | Шланг | 1 |
| 53 | 4294860 замена: 4352669 | Шланг | 1 |
| 53 | 4352669 | Шланг | 1 |
| 75 | 4349087 | Шланг (A6) | 1 |
| 76 | 4349088 | Шланг (B6) | 1 |
| 101 | 4276967 | Адаптер | 2 |
| 101A | 4506418 | Уплотнительное кольцо | 1 |
| 102 | 4200469 | Адаптер | 2 |
| 102A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
