Топливные трубопроводы — HITACHI EX40UR-2

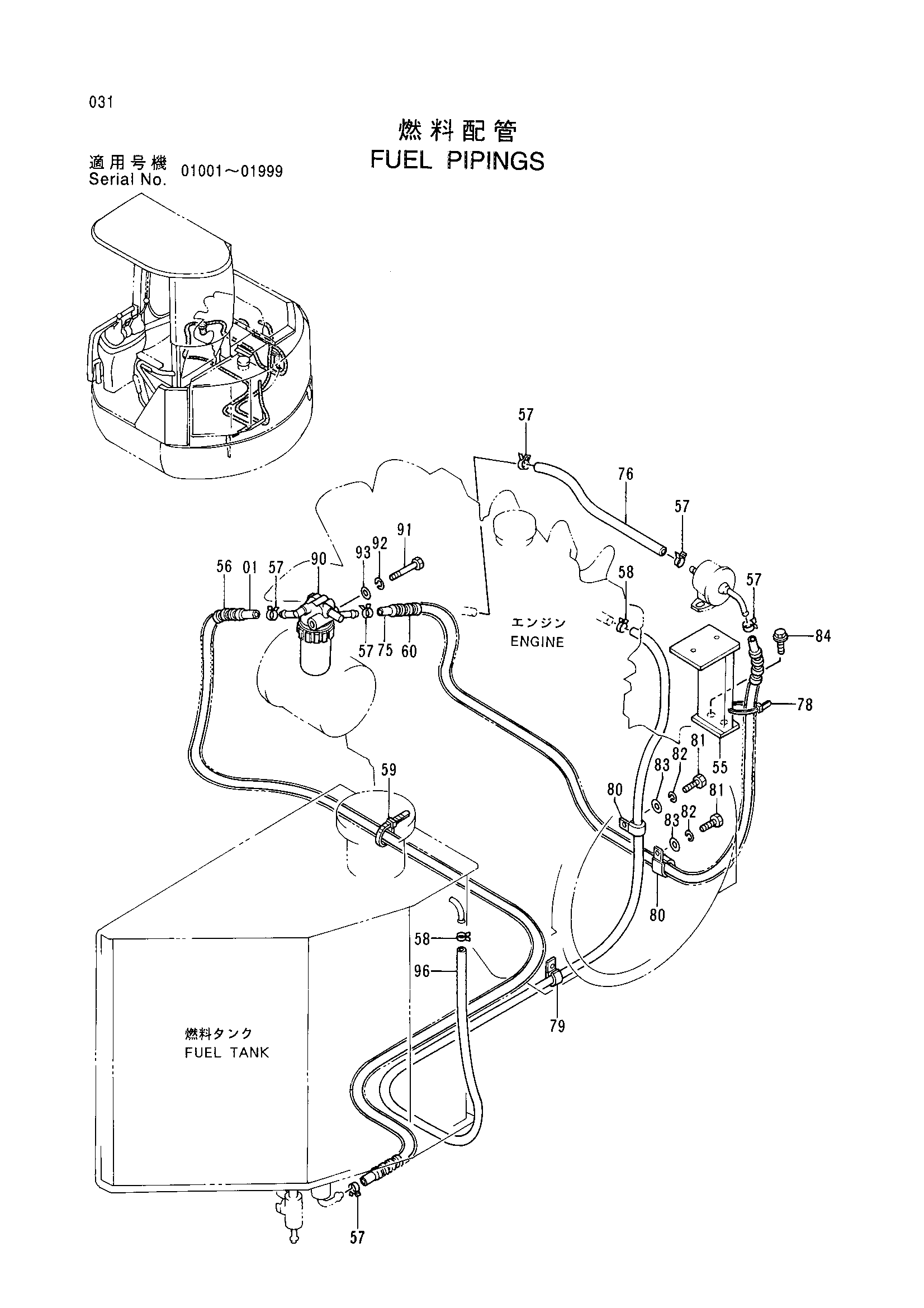

Заводская схема «Топливные трубопроводы» для HITACHI EX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4348306 | Топливный шланг | 1 |
| 55 | 8053491 | Кронштейн | 1 |
| 56 | 4334445 | Трубка | 1 |
| 57 | 4339258 | Хомут шланга | 6 |
| 58 | 4331118 | Хомут шланга | 2 |
| 59 | 4055311 | Ленточный зажим | 5 |
| 60 | 4288234 | Трубка | 1 |
| 75 | 4296313 | Топливный шланг | 1 |
| 76 | 4305511 | Топливный шланг | 1 |
| 78 | 4291656 | Ленточный зажим | 1 |
| 79 | 4295004 | Хомут | 1 |
| 80 | 4290136 | Хомут | 2 |
| 81 | J971016 | Болт | 2 |
| 82 | J252210 | Пружинная шайба | 2 |
| 83 | J253110 | Плоская шайба | 2 |
| 84 | J050820 | Болт с шайбой | 2 |
| 90 | 4346779 | Фильтр | 1 |
| 91 | J960865 | Болт | 1 |
| 92 | J252108 | Пружинная шайба | 1 |
| 93 | J253108 | Плоская шайба | 1 |
| 96 | 4334444 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
