Пилотный трубопроводы (2) — HITACHI EX40UR-2

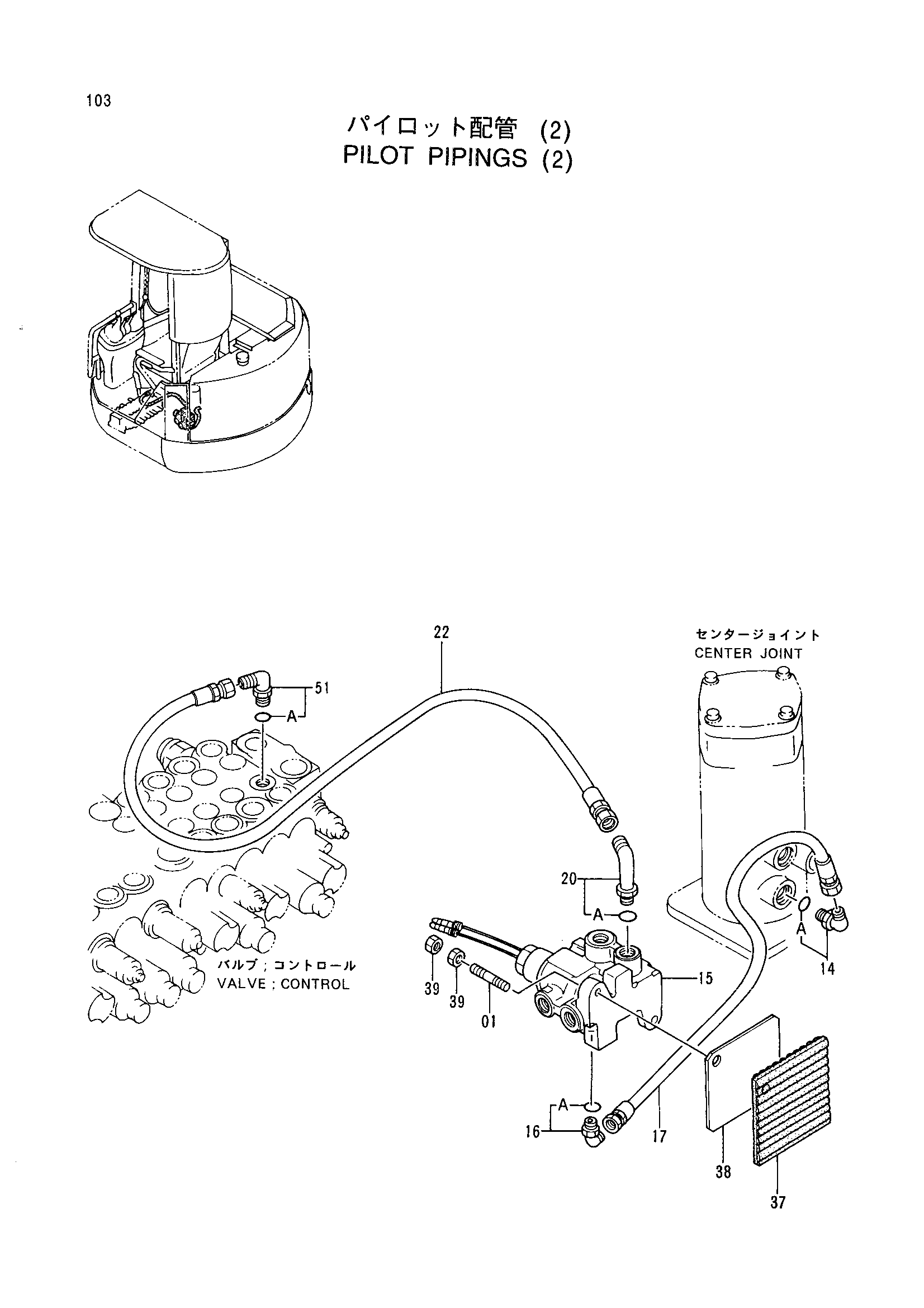

Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M711045 | Болт шпилька | 2 |
| 14 | 4277653 | Угловой штуцер | 1 |
| 14A | R26448R | Уплотнительное кольцо | 1 |
| 15 | 4272376 | Электромагнитный клапан | 1 |
| 16 | 4154670 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4349095 | Шланг | 1 |
| 20 | 4279119 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4305398 | Шланг | 1 |
| 37 | 4344698 | Резиновая прокладка | 1 |
| 38 | 4344665 | Пластина | 1 |
| 39 | J231210 | Гайка | 4 |
| 51 | 4154670 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
