Пилотный трубопроводы (5-1) — HITACHI EX40UR-2

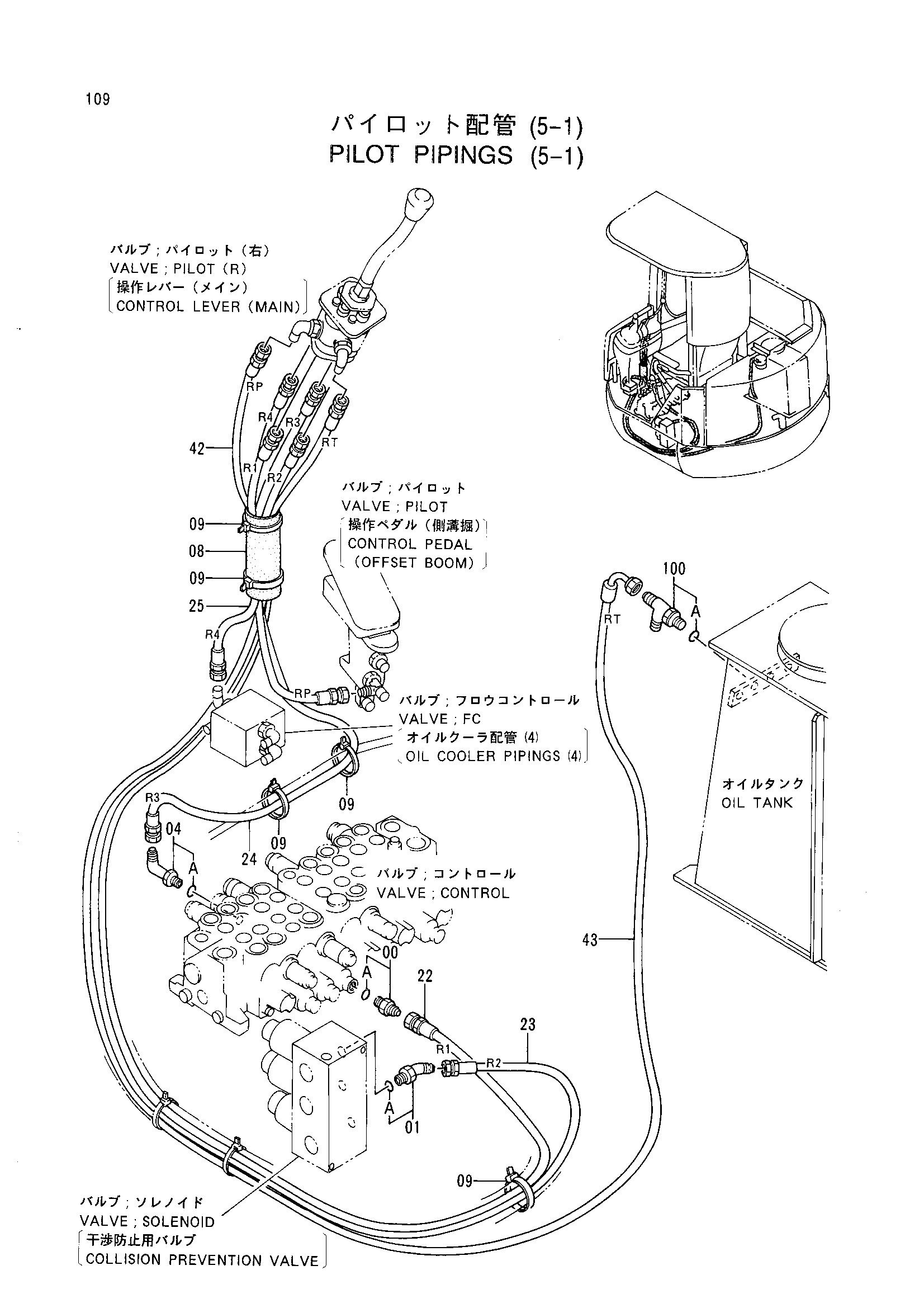

Заводская схема «Пилотный трубопроводы (5-1)» для HITACHI EX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200465 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4193826 замена: 4351058 | Угловой штуцер | 1 |
| 01 | 4351058 | Фильтр | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4279119 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4313059 | Сиденье резиновый | 1 |
| 09 | 4121859 | Ленточный зажим | 5 |
| 22 | 4348124 | Шланг (R1) | 1 |
| 23 | 4348125 | Шланг (R2) | 1 |
| 24 | 4348126 | Шланг (R3) | 1 |
| 25 | 4348123 | Шланг (R4) | 1 |
| 42 | 4348134 | Шланг (RP) | 1 |
| 43 | 4348135 | Шланг (RT) | 1 |
| 100 | 4269617 | Тройник | 1 |
| 100A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
